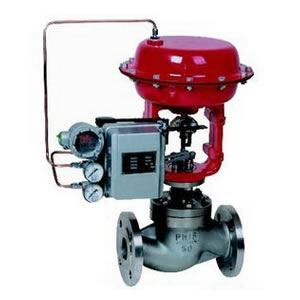

精小型氣動薄膜調節閥ZJHP
2016-08-10
ZJHP型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機
構。具有結構緊湊、重量輕、動作靈敏、充體通道呈S流線型、壓降損失小、閥容
量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介
質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏
量小閥前后壓差不大的工作場合。
本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品
種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流
體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線
性或等百分比。多種多樣的品種規格可供選擇。
主要零件材料
主要零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| (10) | (12) | (15) | (20) | |||||||||||||||
|
額定流量系數 KV |
直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | ||||||||||||||
| 信號范圍Pr(KPa) | 20~100、40~200 | |||||||||||||||||
| 氣源壓力Ps(MPa) | 0.14~0.4 | |||||||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||||||
| 固有可調比 | 50 | |||||||||||||||||
| 允許泄漏量 | 硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 | |||||||||||||||||
| 公稱壓力PN（MPa） | 1.0、1.6、4.0、6.4 | |||||||||||||||||
| 工作溫度t（℃） | 常溫型 | -20~200、-40~240、-60~250 | ||||||||||||||||
| 散熱型 | -40~450、-60~450 | |||||||||||||||||
| 高溫型 | 450~560 | |||||||||||||||||
| 低溫型 | -60~-100、-100~-200、-200~-250 | |||||||||||||||||
