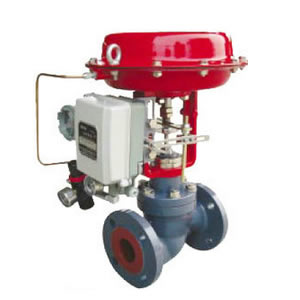

氣動薄膜籠式單座調節閥ZXG
2016-08-10
零件資料:
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、
1Cr18Ni9Ti +PTFE、
1Cr18Ni9Ti +司鈦萊合金堆焊
平衡密封環：1.4310＋D31
填 料：PTFE、柔性石墨
波 紋 管：1Cr18Ni9Ti
墊 片：石墨纏繞墊片(V6590)、F4
膜 蓋：A3
波 紋 膜 片：夾增強尼龍織物丁腈橡膠
彈 簧：60Si2Mn
閥桿、推桿：1Cr18Ni9Ti、2Cr13
技術參數:
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 執行機構型號 | 正作用 | PZMA-4 | PZMA-5 | PZMA-6 | PZMA-7 | |||||||
| 反作用 | PZMB-4 | PZMB-5 | PZMB-6 | PZMB-7 | ||||||||
| 額定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 公稱壓力GN（MGa） | 1.6 4.0 6.4 10.0 | |||||||||||
| 固有流量特性 | 直線 等百分比 | |||||||||||
| 固有可調比R | 50 | |||||||||||
| 信號范圍Pr(KGa) | 20~100、40~200、80~240 | |||||||||||
| 氣源壓力Ps(MGa) | 0.14、0.25、0.28、0.4 | |||||||||||
| 序號 | 項 目 | 標準型調節閥 | 散熱、低溫型調節閥 | ||||
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | ||||
| 1 | 基本誤差< (%) | ±5 | ±1 | ±15 | ±4 | ||
| 2 | 回差< (%) | 3 | 1 | 10 | 3 | ||
| 3 | 死區< (%) | 3 | 0.4 | 8 | 1 | ||
| 4 |
始終點偏差< (%) |
氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 |
| 終點 | ±5 | ±15 | |||||
| 氣關 | 始點 | ±5 | ±15 | ||||
| 終點 | ±2.5 | ±6 | |||||
| 5 | 額定行程偏差< (%) | +2.5 | +2.5 | +6 | +2.5 | ||
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
