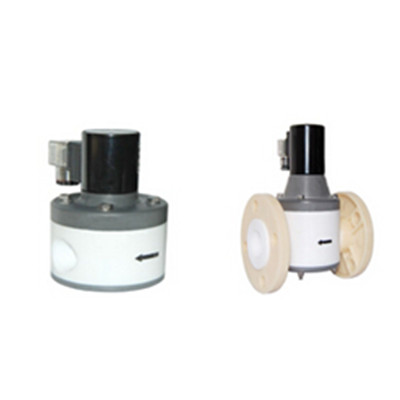

PTFE耐腐蝕電磁閥
2016-07-22
| 產品特點 | 技術參數 | ||
| 醫療機械、化工配料或管裝系統、化學試劑廠、化學分析儀器、污水處理設備、科研儀器、環保設備、特別適合腐蝕嚴重、溫度高且化學品（包括濃硫酸和王水）。該系列具有多種型式，您可以根據控制需要進行選擇。 | 介質溫度：C1 0℃～60℃ C2 0℃～90℃ C3 -10℃～150℃ | ||
| 工作壓力：0～1bar 0.1～6bar | |||
| 運作方式：直動式 先導式 | |||
| 工作型式：常閉型、常開型 | |||
| 功能選項 | 閥體材質：PTFE | ||
| 代號 | 功能選項 | 功能說明 | 密封材質：PTFE(聚四氟乙烯) VITON(氟橡膠） |
| NO | 常閉型 | 通電閥開，斷電閥關 | |
| K | 常開型 | 通電閥關，斷電閥開 | 電器參數 |
| E | 防爆型 | 防爆等級：ExdII BT4 | 線圈參數：AC220V 380V DC24V 12V |
| 231 | 三通 | 一進兩出 | 線圈參數：普通線圈IP54 ，防爆線圈IP65 |
| 232 | 三通 | 兩進一出 | 普通線圈：AC 35W DC 24W |
| 規格參數表(螺紋連接) （壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | |||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H/常開型 | 工作壓力 | |
| 直動式 | 先導式 | ||||||
| LD6902A | 1/8 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903A | 1/8 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904A | 1/8 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905A | 1/4 | 5 | 0.4 | 50 | 97 | 0～1 | 0.1～6 |
| LD6906A | 1/4 | 6 | 0.54 | 50 | 97 | 0～1 | 0.1～6 |
| LD6908A | 3/8 | 8 | 0.8 | 50 | 105 | 0～1 | 0.1～6 |
| LD6910A | 3/8 | 10 | 1.4 | 50 | 105 | 0～1 | 0.1～6 |
| LD6915A | 1/2 | 15 | 2.8 | 65 | 130 | 0～1 | 0.1～6 |
| LD6920A | 3/4 | 20 | 5.0 | 75 | 150 | 0～1 | 0.1～6 |
| LD6925A | 1 | 25 | 8.0 | 90 | 160 | 0～1 | 0.1～6 |
| LD6932A | 1 1/4 | 32 | 12 | 115 | 205 | 0～1 | 0.1～6 |
| LD6940A | 1 1/2 | 40 | 16 | 120 | 220 | 0～1 | 0.1～6 |
| LD6950A | 2 | 50 | 25 | 155 | 280 | 0～1 | 0.1～6 |
| 規格參數表 (法蘭連接) （壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | ||||||||||
| 型號 | 通徑mm | Cv值 | L | H/常開型 | D | D1 | b | n-d | 工作壓力 | |
| 直動式 | 先導式 | |||||||||
| LD6915AF | 15 | 2.8 | 120 | 138 | 0～1 | 0.1～6 | ||||
| LD6920AF | 20 | 5.0 | 131 | 165 | 0～1 | 0.1～6 | ||||
| LD6925AF | 25 | 8.0 | 165 | 195 | 0～1 | 0.1～6 | ||||
| LD6932AF | 32 | 12 | 195 | 230 | 0～1 | 0.1～6 | ||||
| LD6940AF | 40 | 16 | 205 | 245 | 0～1 | 0.1～6 | ||||
| LD6950AF | 50 | 25 | 260 | 275 | 0～1 | 0.1～6 | ||||
| LD69A-23系列規格參數表（壓力需要定做零壓啟動，工作壓力跟口徑大小有關，訂貨前需核實。） | |||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H/ | 工作壓力 | |
| 直動式 | 先導式 | ||||||
| LD6902A-231 | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903A-231 | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904A-231 | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905A-231 | 1/4 3/8 | 5 | 0.4 | 50 | 97 | 0～1 | 0.1～6 |
| LD6906A-231 | 1/4 3/8 | 6 | 0.54 | 50 | 97 | 0～1 | 0.1～6 |
| LD6908A-231 | 3/8 | 8 | 0.8 | 50 | 105 | 0～1 | 0.1～6 |
| LD6910A-231 | 3/8 | 10 | 1.4 | 50 | 105 | 0～1 | 0.1～6 |
| LD6915A-231 | 1/2 | 15 | 2.8 | 65 | 130 | 0～1 | 0.1～6 |
| LD6920A-231 | 3/4 | 20 | 5.0 | 75 | 150 | 0～1 | 0.1～6 |
| LD6925A-231 | 1 | 25 | 8.0 | 90 | 160 | 0～1 | 0.1～6 |
| LD6902A-232 | 1/8 M8*1 | 2 | 0.08 | 45 | 95 | 0～1 | 0.1～6 |
| LD6903A-232 | 1/8 M8*1 | 3 | 0.16 | 45 | 95 | 0～1 | 0.1～6 |
| LD6904A-232 | 1/8 M8*1 | 4 | 0.32 | 45 | 95 | 0～1 | 0.1～6 |
| LD6905A-232 | 1/4 3/8 | 5 | 0.4 | 50 | 97 | 0～1 | 0.1～6 |
| LD6906A-232 | 1/4 3/8 | 6 | 0.54 | 50 | 97 | 0～1 | 0.1～6 |
| LD6908A-232 | 3/8 | 8 | 0.8 | 50 | 105 | 0～1 | 0.1～6 |
| LD6910A-232 | 3/8 | 10 | 1.4 | 50 | 105 | 0～1 | 0.1～6 |
| LD6915A-232 | 1/2 | 15 | 2.8 | 65 | 130 | 0～1 | 0.1～6 |
| LD6920A-232 | 3/4 | 20 | 5.0 | 75 | 150 | 0～1 | 0.1～6 |
| LD6925A-232 | 1 | 25 | 8.0 | 90 | 160 | 0～1 | 0.1～6 |
| 聚四氟乙烯化工電磁閥-耐化學品性能簡略指南 | |||||||||||
| 種類 | 濃度 | 60℃ | 種類 | 濃度 | 60℃ | 種類 | 濃度 | 60℃ | 種類 | 濃度 | 60℃ |
| 氫氧化鈉 | 100 | ○ | 硫酸 | 100 | ○ | 甲酸 | 100 | ○ | 乙醚 | 100 | ○ |
| 氫氧化鉀 | 100 | ○ | 銘酸 | 100 | ○ | 乙酸 | 100 | ○ | 苯 | 100 | ○ |
| 氫氧化鈣 | 100 | ○ | 硝酸 | 100 | ○ | 丁烷 | 100 | ○ | 甲苯 | 100 | ○ |
| 氫氟酸 | 100 | ○ | 草酸 | 100 | ○ | 環己酮 | 100 | ○ | 異丙醇 | 100 | ○ |
| 鹽酸 | 100 | ○ | 檸檬酸 | 100 | ○ | 甲醇 | 100 | ○ | 原油 | 100 | ○ |
| 磷酸 | 100 | ○ | 高錳酸 | 100 | ○ | 乙醇 | 100 | ○ | 煤油 | 100 | ○ |
| 硫酸 | 100 | ○ | 乳酸 | 100 | ○ | 乙醚 | 100 | ○ | 汽油 | 100 | ○ |
| "○"表示耐腐蝕（可以使用） | |||||||||||
| "△"表示尚耐腐蝕（一般不用，某些特定場合可謹慎使用） | |||||||||||
| "×"表示不可使用 | |||||||||||
| 以上數據僅供參考，必要時用戶可自行查詢相應的技術資料。 | |||||||||||
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
