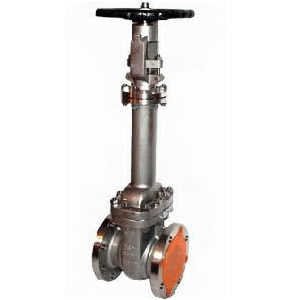

鍛鋼波紋管閘閥WZ41Y

2016-08-10

鍛鋼波紋管閘閥產品介紹：
鍛鋼波紋管閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (304L夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋。按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊逶連接。

波紋管閥門設計結構特征：
波紋管閥門符合APl602。MSS-SP-118．B55352和ANSI B16．34，檢驗與測試按APl598。標志按MSS-SP-25

采用以下結構：
自定心壓板壓套式
螺栓連接，纏繞墊片密封式閥蓋和螺紋連接，全焊密封式閥蓋
整體式上密封座
承插端符合 ASME B16.11
螺紋端符合 (NPT)AMME B1.20.1
明桿支架型 (OS&Y)
閥桿帶注脂閥
鍛鋼波紋管閘閥標準材質明細表

序號	零件名稱	CS to　ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	TypeAl05	TypeA182 F22	Type A182 f304(L)	Type A182 F316(L)
l	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 3040	A276 316(L)
3	閘板	A276 420	A276 304	A276 304(L)	A276 316(L)
4	閥桿	A182 F6a	A182 F304	A182 304(L) A182 F316(L)
5	波紋管	304		304(L)	316(L)
6	閥蓋	A105N	A182 F22	A182 F304fLl	A182 F316(L)
7	填料	柔性石墨 Flexl‘ble Graphite		A276 304
8	吊緊螺栓 /螺母	A193 B8／A194 2H A193 B8／A194 4		A193 B8/A194 B A193 V8/A194 8M
9	填料壓套	A276 420		A182 F304
10	填料壓板	A105N		A182 F304
1l	閥桿螺母	A276 420
12	手輪	A197
13	加長套	A105 A182 F22 Al 82 F304(L) A182 F316(L)
14	下拖板	A182 F304 A182 F304 A182 F304(L) Al 82 F316(L)
15	上拖板	A182 F304 A182 F304		A1 82 F304(L)	A182 F316(L)
16	螺釘	A276 420		A182 F304
17	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 As=合金鋼：ss=不銹鋼
鍛鋼波紋管閘閥尺寸和重量

NPS	縮徑	3/8	1/2″	3/4″	1	1 1/4″	1 1/2″	2
NPS	全徑		3/8	1/2″	3/4	1	1 1/4″	1 1/2″
L		79	79	92	111	120	152	172
H(0PEN)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
重量	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
