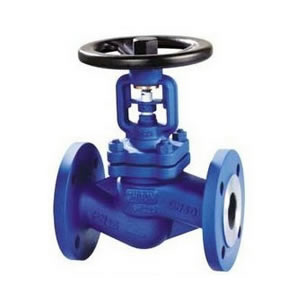

波紋管截止閥WJ41H
2016-08-10
波紋管密封截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造，高性能的彈性金屬波紋管，伸縮疲勞壽命特別長。
波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
應用范圍：
波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
結構特點：
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
| 編號 | 型號 | WJ41H-16C WJ41H-25/40 | WJ41W-16/25P |
| 1 | 閥體 | WCB碳鋼 | CF8CF8M不銹鋼 |
| 2 | 閥蓋 | WCB碳鋼 | CF8CF8M不銹鋼 |
| 3 | 密封面 | 304/F4 | 304/F4 |
| 4 | 閥瓣 | 2Cr/3Cr13 | 304/316 |
| 5 | 閥桿 | 2Cr/13Cr/304 | 304/316 |
| 6 | 手輪 | WCB碳鋼 | WCB碳鋼 |
| 7 | 填料 | 柔性石圍墨 | |
| 8 | 墊片 | 304復合石墨墊片/纏繞式墊片/F4 | |
| 9 | 波紋管 | 304/316L | |
| 10 | 珠、鎖片 | 304/316L | |
| 11 | 閥桿螺母 | 銅 | |
| 12 | 壓蓋 | WCB | 304 |
