當前位置：首頁 > 產品展示 > 排泥閥

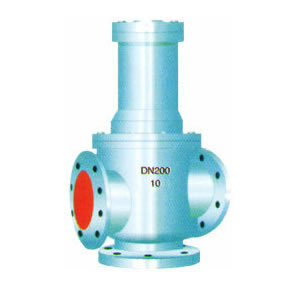

三通式排泥閥J647X、J747X
2016-08-10
本產品主要用于自來水公司各類水池，也可用以排除池底泥沙或污水還可安裝在工作介質為水、氣、油等工業管道中作截流用。
三通式排泥閥工作原理及性能特點：
本產品由液壓缸和平衡角式三通截止閥兩大部分組成，液壓缸為動力、帶動閥板升降，使閥體通道開啟或關閉，以達到流體通斷，本產品最大特點是如在同一水平的兩個水池中間安裝一只本產品就可以使兩邊水池同時排泥，節約投資等特點。
液壓缸活塞密封采用V型橡膠，其密封性能好，經久耐用。其壽命達五年以上，經用戶使用后的反饋信息有多達七年未更換者有之。閥板為軟密封，關閉后密封性能好、永無滲漏、便于維修更換；如配以電磁換向閥、指控液壓缸，則能實現遠控和自控、也可以配電動等。若配手動裝置，可以2~12臺一排安裝，同時控制開啟或關閉，開啟速度快，驅動壓力低、壓力源取之水廠本身壓力，無需另加設備、節省人力物力、節約能源等優點。
三通式排泥閥標準規范：
法蘭連接標準：GB/T13927-92
試壓標準：GB/T13927-92
三通式排泥閥外形法蘭連接尺寸表：
|
型號 尺寸 |
J747X-1.0J647X-1.0 |
接管螺紋 G" |
|||||
| 公稱通徑 | H | H1 | L | D | D1 | Z-∮d | |
| 100 | 800 | 150 | 360 | 220 | 180 | 4-19 | 1/2" |
| 150 | 940 | 170 | 400 | 285 | 240 | 8-23 | 1/2" |
| 200 | 1000 | 190 | 460 | 340 | 295 | 8-23 | 1/2" |
| 250 | 1200 | 220 | 560 | 395 | 350 | 12-23 | 1/2" |
| 300 | 1350 | 270 | 590 | 445 | 400 | 12-23 | 3/4" |
| 350 | 1500 | 300 | 650 | 505 | 460 | 16-23 | 3/4" |
| 400 | 1620 | 325 | 700 | 565 | 515 | 16-28 | 1" |
