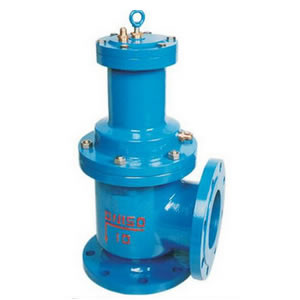

活塞式快開排泥閥J644X、J744X
2016-08-10
上海立正開發生產的J644X(J744X)型液動活塞式快開排泥閥和氣動活塞式快開排泥閥一般都是安裝在各類出水處理廠或工業用沉淀池的底部壁外，用以排除沉淀池內的泥沙及污物。
活塞式快開排泥閥工作原理：
快開排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動閥瓣升降，使閥體通道開或閉，以達到液體通斷。液壓缸的活塞密封件為L型皮碗，快開排泥閥的密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露?？扉_排泥閥采用電動二位四通換向閥或手動二拉四通換向閥集中控制，操作方便。
活塞式快開排泥閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保
活塞式快開排泥閥結構
活塞式快開排泥閥主要外形尺寸：
|
公稱通徑 DN |
尺寸mm |
接管螺紋 G |
閥桿材料 | ||
| H | L1 | L2 | |||
| 80 | 480 | 135 | 125 | 1/2" | 不銹鋼 |
| 100 | 500 | 145 | 125 | 1/2" | 不銹鋼 |
| 150 | 620 | 175 | 145 | 1/2" | 不銹鋼 |
| 200 | 735 | 225 | 185 | 1/2" | 不銹鋼 |
| 250 | 805 | 260 | 205 | 1/2" | 不銹鋼 |
| 300 | 940 | 280 | 245 | 3/4" | 不銹鋼 |
| 350 | 1100 | 305 | 270 | 3/4" | 不銹鋼 |
| 400 | 1200 | 340 | 310 | 1" | 不銹鋼 |
