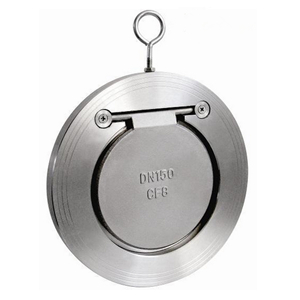

H74型對夾單瓣旋啟式止回閥

2016-08-10

H74型對夾單瓣旋啟式止回閥簡單介紹：
H74型對夾單瓣旋啟式止回閥它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。
閥瓣關閉快速，水錘壓力??；水平管道或垂直管道均可使用，安裝方便；流道通暢、流體阻力?。婚y瓣行程短、關閥沖擊力小；使用壽命長、可靠性高。
H74型對夾單瓣旋啟式止回閥主要參數：

型號	公稱通徑	試驗壓力		適用溫度		適用介質
型號	公稱通徑	殼體	密封	硬密封	軟密封	適用介質
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃最高 ≤250℃	油、水、酸碘等液體
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4

H74型對夾單瓣旋啟式止回閥主要零部件材料：

零件名稱	閥體、閥瓣	密封圈
材料	碳鋼、不銹鋼、銅	丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼

H74型對夾單瓣旋啟式止回閥外形及尺寸結構圖：

公稱通徑	D	L		D
公稱通徑	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750
