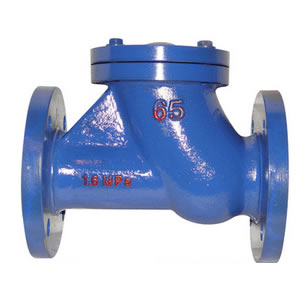

球形止回閥HQ41X
2016-08-10
無磨損球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適用潛水排水污泵，介質溫度為≤80℃。
二、球形止回閥主要技術參數：
| 型呈 | 公稱壓力（NPa） | 試驗壓力（NPa） | 工作溫度 | |
| 殼體 | 密封 | |||
|
HQ41X-10/16 HQ44X-10/16 HQ45X-10/16 |
1.0 | 1.5 | 1.1 | ≤80℃ |
| 1.6 | 2.4 | 1.76 | ||
三、球形止回閥主要連接外型尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 216 | 214 | 293 | 305 | 381 | 4063 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
