不銹鋼立式止回閥H42W

2016-08-10

概述：
止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

產品介紹：

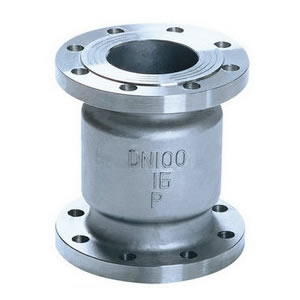

H42W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
不銹鋼法蘭立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：

技術參數		壓力等級
技術參數		16	20	25	32	35	40	45	50	60	70
工作壓力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
試驗壓力（M）	強度	24	30	37.5	48	52.5	60	67.5	75	90	105
試驗壓力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介質		水、油等
溫度		≤120℃

主要尺寸及重量：

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
H42W-16P.R	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

型號	公稱通徑DN	L	D	D1	D2	b	Z-φd
H42W-25P.R -40	15	85	95	65	45	16	4-φ14
	20	95	105	75	55	16	4-φ14
	25	100	115	85	65	16	4-φ14
	32	120	135	100	78	16	4-φ18
	40	130	145	110	88	18	4-φ18
	50	140	160	125	100	20	4-φ18
	65	160	180	145	120	22	8-φ18
	80	185	195	160	135	22	8-φ18
	100	210	230	190	160	24	8-φ23
	125	250	275	220	188	28	8-φ25
	150	300	300	250	218	30	8-φ25
	200	380	360	310	278	34	12-φ25

主要零部件材質:

零件名稱	材質
零件名稱	C	P	P3	P8	R	R3	R8	R1	R2
閥體	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相不銹鋼
閥蓋	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相不銹鋼
閥瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相不銹鋼
搖桿	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	雙相不銹鋼
適用介質	水、氣、油	硝酸類			醋酸類			含有氯離子的介質
適用溫度	-29～425℃	-29～540℃

訂貨須知：
一、①不銹鋼法蘭立式止回閥產品名稱與型號②不銹鋼法蘭立式止回閥口徑③不銹鋼法蘭立式止回閥是否帶附件以便我們的為您正確選型④旋啟式止回閥的使用壓力⑤不銹鋼法蘭立式止回閥的使用介質的溫度。
二、若已經由設計單位選定我公司的不銹鋼法蘭立式止回閥型號，請按不銹鋼法蘭立式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
