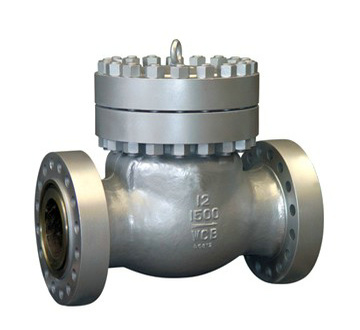

高溫高壓止回閥H44H
2016-08-10
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
用途:
法蘭連接的旋啟式止回閥適用于公稱壓力PN1.6-16.0MPa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
標準與規范：
| 設計與制造 | 結構長度 | 壓力溫度等級 | 連接法蘭 | 試驗與檢驗 |
| GB12235 | GB12221 | GB/T131 GB/T74 HG20604 | JB/T74～90 GB9113 HG20592-20635 | JB/T9092-1999 GB13927 |
型號：
| 配管法蘭 | 公稱壓力PN(MPa) | 法蘭密封面 | 產品型號 | |||
|
JB/T74 GB9113 HG20592～ 20635 |
1.6 | 凸面 | H44H-16C | H44W-16R | H44W-16P | H44Y-16I |
| 2.5 | H44H-25 | H44W-25R | H44W-25P | H44Y-25I | ||
| 4.0 | 凹凸面 | H44H-40 | H44W-40R | H44W-40P | H44Y-40I | |
| 6.4 | H44H-64 | H44W-64R | H44W-64P | H44Y-64I | ||
| 10.0 | H44H-100 | H44W-100R | H44W-100P | H44Y-100I | ||
| 16.0 | H44H-160 | H44W-160R | H44W-160P | H44Y-160I | ||
| 25.0 | H44H-250 | H44W-250R | H44W-250P | H44Y-250I | ||
性能規范：
| 公稱壓力PN(MPa) | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | ||||
| 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 |
水、油品、 蒸汽、酸性 介質 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | — | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.0 | 27.5 | |||||
主要零件材料：
| 零件名稱 | 材料牌號 | |||
| 閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥辨 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥座 | 25 | 1Cr18N19T1 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 銷軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封環 墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
