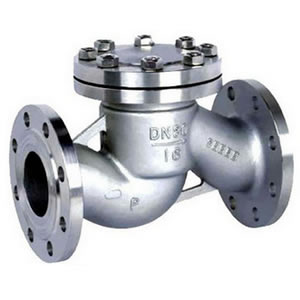

不銹鋼升降式止回閥H41W

2016-08-10

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
不銹鋼升降式止回閥主要性能規范：

型號 Type	公稱壓力 PN(MPa) Nominal Pressure	試驗壓力PS(MPa) TestPressure		工作溫度 (℃) Working Temprature	工作壓力 PN(MPa)	適用介質 Suitable Medium
		殼體 Shell	密封 Seal
H41W-16P	1.6	2.4	1.76	≤100	1.6	硝酸類NitricAcid
H41W-16R						醋酸類AceticAcid
H41W-16A				≤150		硝酸類NitricAcid
H41W-25P	2.5	3.8	2.8	≤100	2.5	醋酸類AceticAcid
H41W-25R						硝酸類NitricAcid
H41W-25A				≤150		醋酸類AceticAcid
H41W-40P	4.0	6.0	4.0	≤100	4.0	硝酸類NitricAcid
H41W-40R						醋酸類AceticAcid

不銹鋼升降式止回閥主要外形尺寸和連接尺寸：

型號 Type	公稱通徑DN（mm) NominalDiameter	尺寸Dimensions
型號 Type	公稱通徑DN（mm) NominalDiameter	L	D	D	D	Z-φd	b	H
H41W-16P(R) H44W-16P(R)	15	130	95	65	45	4-φ14	14	77
	20	150	105	75	55	4-φ14	14	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	16	85
	40	200	145	110	85	4-φ18	16	95
	50	230	160	125	100	4-φ18	16	105
	65	290	180	145	120	4-φ18	18	120
	80	310	195	160	135	8-φ18	20	130
	100	350	215	180	155	8-φ18	20	140
	125	400	245	210	185	8-φ18	22	155
	150	480	280	240	210	8-φ23	24	180
	200	600	335	295	265	12-φ23	26	215
H41W-25P(R) H44W-25P	15	130	95	65	45	4-φ14	16	77
	20	150	105	75	55	4-φ14	16	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	18	85
	40	200	145	110	85	4-φ18	18	95
	50	230	160	125	100	4-φ18	20	105
	65	290	180	145	120	8-φ18	22	120
	80	310	195	160	135	8-φ18	22	130
	100	350	230	190	160	8-φ23	24	140
	125	400	270	220	188	8-φ25	28	155
	150	480	300	250	218	8-φ25	30	180
	200	600	360	310	278	12-φ30	34	215
