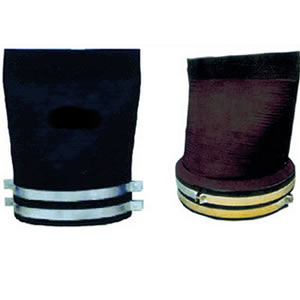

橡膠排污止回閥Hx81X、Hx81X-A、Hx41X
2016-08-10
橡膠排污止回閥（西班牙稱為"鴨嘴形柔性止回閥"；美國稱為"鴨嘴形橡膠止回閥"）是在西班牙ROSS閥門公司，美國紅閥公司生產的基礎上，進行改進。橡膠柔性止回閥，由于閥門形狀像鴨嘴所以常稱鴨嘴閥，橡膠排污止回閥產品有法蘭連接和卡箍連接兩種。鴨嘴閥是城市排水排洪系統和截污管網廣泛采用的排污止回閥。鴨嘴閥為一體式結構，100%橡膠材質，內置錦綸簾布膠層，沒有任何機械配件。閥門啟閉特性好，只通過內部管線壓力和外界背壓來控制閥門啟閉，不需其它運行部件，也不需要人力或電力。閥門完全能夠防污水腐蝕，閥門關閉時，滲漏量為零，密封性能好。
橡膠排污止回閥應用范圍：
橡膠排污止回閥（鴨嘴閥）廣泛應用于沙灘，海岸，碼頭的洪水，廢水，及沿海城市的污水排放。橡膠排污止回閥（鴨嘴閥）可取代拍門止回閥。建議DN800一下的橡膠排污止回閥可以采用卡箍連接或法蘭連接。DN800以上的橡膠排污止回閥建議使用法蘭連接方式。
橡膠排污止回閥結構特點：
橡膠鴨嘴閥采用優質彈性橡膠材料，內置加強纖維的全橡膠結構的閥門產品，它根據受力分析和受力計算，針對不同工況,，采用不同的設計機理，選用不同的橡膠配方，并按特殊工藝制作而成,，其閥體身特別柔韌，保證最大程度抗壓的同時，確保水力損失最小，達到排放性與抗壓性的完美結合。
橡膠排污止回閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
橡膠排污止回閥安裝結構示意圖：
| 安裝方式 | 安裝位置 | 安裝結構示意圖 |
| 套接式 | 安裝在排水管的出口 |
 |
| 法蘭式 | 安裝在排水管帶法蘭的出口末端 |
 |
| 鑲嵌式 | 安裝于城市雨水污水管道中間 |
 |
| 安裝板式 | 安裝于出水末端建筑物上 |
 |
| 內置式 | 安裝于城市雨水污水和系統出水末端 |
 |
| 灰漿或水泥管道式 | 安裝于灰漿或水泥管道的末端 |
 |
橡膠排污止回閥主要技術參數：
| 配合管道通徑 | 閥口臺階(A) |
管道接觸 (B＞) |
| 1/2＂～3/4＂ | 15 | 15 |
| 1＂～1～1/4＂ | 20 | 20 |
| 1～1/2～2～1/2 | 25 | 25 |
| 3＂ | 40 | 40 |
| 4＂ | 50 | 50 |
| 6＂ | 50 | 50 |
| 8＂ | 50 | 50 |
| 10＂ | 50 | 50 |
| 12＂～14＂ | 100 | 100 |
| 16＂～20＂ | 150 | 150 |
| 24＂～36＂ | 200 | 200 |
| 42＂ | 250 | 250 |
| 48＂～60＂ | 300 | 300 |
| 72＂ | 400 | 400 |
| 說明：DN600～1800(24＂～72＂)為雙包箍。 | ||
a、Hx81X、Hx41X型橡膠排污止回閥，應放于低溫、干燥處，并保證運輸時立式狀態放置；
b、設置地板或高于地平面立放；
c、該閥門應遠離熱源、臭氧、機油、強酸、強堿區域；
d、嚴禁強輻射光線暴曬和承重；
e、嚴禁銳利器具劃破表面；
f、包裝箱上標有"↑"，不允許倒放或平放。
