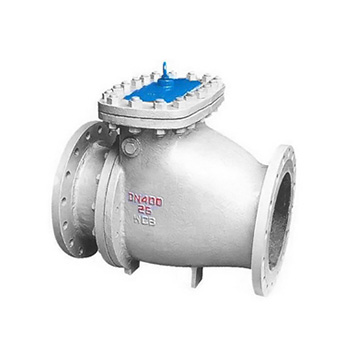

排渣止回閥PH44Y

2016-08-10

一、概述：
　該產品主要適用于不超過6.4MPa、工作溫度≤100℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。驅動方式可選用無驅動，連接方式可選用法蘭，結構形式可選用旋啟式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-6.4Mpa，公稱通徑為DN15-1000mm，材質可選用鑄鋼、不銹鋼。
二、PH44Y排渣止回閥的性能特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
三、PH44Y排渣止回閥性能規范:

型號	公稱壓力	試驗壓力/MPa		工作溫度/℃	工作壓力/MPa	適用介質
		殼體	密封
PH44H-10C	1.O	1.5	1.1	≤200	10	灰渣混合物
PH44H-16C	1.6	2.4	1.76		16
PH44H-25	2.5	3.8	2.8		2.5

四、PH44Y排渣止回閥外形連接尺寸:

型號	公稱通徑DN/mm	主要尺寸/mm								重量/kg
型號	公稱通徑DN/mm	L	D	D1	D2	Z-φd	b	f	H	重量/kg
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705
PH44H-16C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20		270	63
	150	356	285	240	212	8-φ22	24		290	130
	200	495	340	295	268	12-φ22	24		345	210
	250	622	405	355	320	12-φ26	26		412	260
	300	698	460	410	370	12-φ26	28	4	468	330
	350	787	520	470	429	16-φ26	30		524	415
	400	900	580	525	480	16-φ30	32		600	532
	450	918	640	585	548	20-φ30	34		670	625
	500	978	715	650	609	20-φ30	36		750	720
PH44H-25	80	318	200	160	132	8-φ18	24	3	260	48
	100	356	235	190	156	8-φ22	24		270	65
	150	444	300	250	212	8-φ26	28		290	140
	200	535	360	310	278	12-φ26	30	4	345	230
	250	622	425	370	335	12-φ30	32		412	280
	300	711	485	430	390	16-φ30	34		648	350
	350	83B	555	490	450	16-φ33	38		524	440
	400	864	620	550	505	16-φ36	40		600	550
	450	978	670	600	555	20-φ36	42		670	650
	500	1016	730	660	615	20-φ36	44		750	745

五、PH44Y排渣止回閥主要零件材料：

零件名稱	材料
	10C	16C	25	40	64
閥體閥蓋	WCB
閥座	WCB堆焊85鉻錳
閘瓣	WCB+堆焊85鉻錳
搖桿	2Crl3或1Crl8Ni9Ti
