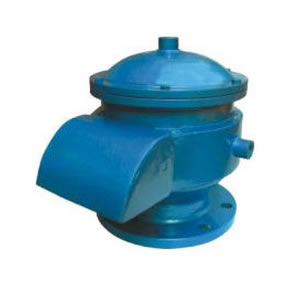

夾套保溫呼吸閥JAV-I

2016-08-10

JAV-I夾套保溫呼吸閥型主要外形與法蘭連接尺寸

規格	重量（Kg臺）	安裝尺寸
規格	重量（Kg臺）	D1	D1	L	H	n×Φ
DN50	6.5	Φ110	Φ140	160	255	4×14
DN80	9.8	Φ150	Φ185	213	260	4×18
DN100	12	Φ170	Φ205	265	290	4×18
DN150	21	Φ225	Φ260	305	330	8×18
DN200	31	Φ280	Φ315	355	350	8×18
DN250	35	Φ335	Φ370	420	400	12×18

注：連接法蘭符合JB78-59《鑄鐵法蘭》的規定.
一、①產品名稱 ②型號 ③口徑 ④壓力 ⑤閥體材質 ⑥連接方式 ⑦傳動方式 ⑧使用溫度 ⑨是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們好施閥門的專家為您審核把關。
