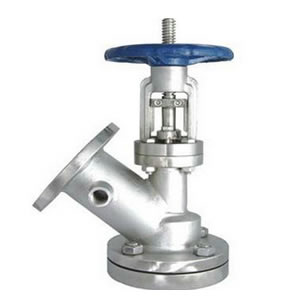

上展式保溫放料閥BFL46W
2016-08-10
|
上展式保溫放料閥主要尺寸表 我公司根據國內外先進的技術資料和圖樣，自行設計生產的技術資料和圖樣，自行設計生產的上下展式保溫放料閥是蝸爐應用系統裝置中的節能型閥門。本產品設計新穎、結構合理，采用不銹鋼、WCB等材質作閥體，密封性能良好。 |
|
上展式保溫放料閥主要技術參數 |
| 壓力 | 工作溫度 | 適用介質 | |||
| 公稱壓力 | 1.6 | 上密封試驗 | ≤175℃ | 水、顆粒、油品等 | |
| 殼體試驗 | 2.4 | 高壓密封試驗 | |||
|
上展式保溫放料閥主要零件材料 |
| 閥體 | 閥瓣、密封圈、閥桿 | 螺母 |
| 殼體試驗 | 不銹鋼 | 銅 |
|
上展式保溫放料閥主要外形尺寸(法蘭尺寸按JB79PN1.6MPa) |
| 口徑 | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
