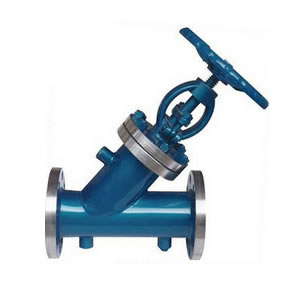

夾套保溫截止閥BJ45W

2016-08-10

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
保溫截止閥具有保溫,保冷特性,適用于石油,化工,冶金,制藥等行業.

主要部件材質

產品型號	閥體、閥蓋	閥瓣	填料
BJ45W-25P、BJ45W-40P、BJ45W-64P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE
			聚四乙稀
BJ45W-25P/R、BJ45W-40P、BJ45W-64P	ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	PTFE
			聚四乙稀

主要性能規范

型號	公稱壓力PN(Mpa)	試驗壓力		適用溫度	適用介質	保溫套壓力
型號	公稱壓力PN(Mpa)	shell	seal	適用溫度	適用介質	保溫套壓力
BJ45W-25P	2.5	3.75	2.75	≤200	Acetic urea 1	≤1.3
BJ45W-40P	4.0	6.0	4.4		Acetic urea 1
BJ45W-64P	6.4	9.0	6.6		Acetic urea
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6

主要尺寸表

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	L	D	D1	D2	D3	B1	Fo	b	D6	3-G	Z-Φd	H	H1	Do
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-Φ14	250	262	120
	20	190	115	115	65	42	8	4	16	58	3/8	4-Φ14	292	308	140
	25	210	135	135	78	50	8	4	18	66	3/8	4-Φ18	340	375	160
	32	230	145	145	85	60	8	4	18	76	3/8	4-Φ18	338	375	160
2.5 4.0	40	260	160	125	100	72	8	4	20	65	1/2	4-Φ18	360	386	160
	50	300	180	145	120	94	8	4	22	88	1/2	8-Φ18	410	450	240
	65	340	195	160	130	105	8	4	22	110	1/2	8-Φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	121	1/2	8-Φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	150	1/2	8-Φ25	560	625	320
	125		300	250	218	182	11	4.5	30	176	1/2	8-Φ25	625	737	360
	150	550	330	280	248	2	11	4.5	32	204	1/2	12-Φ25	720	790	360
6.4	25	235	160	125	8	50	8	4	22		1/2	4-Φ18	375	375	160
	32	260	165	125	88	60	8	4	24		1/2	4-Φ23	383	383	160
	50	300	200	160	130			4	26	110	1/2	8-Φ23	450	450	240
	65	340	210	170	140			4	30	121	1/2	8-Φ23	510	510	240
	100	430	270	220	188	154	154	4.5	36		1/2	8-Φ25	670	670	400
	100	415	300	250	218			4.5	32		1/2	8-Φ25	670	670	400
