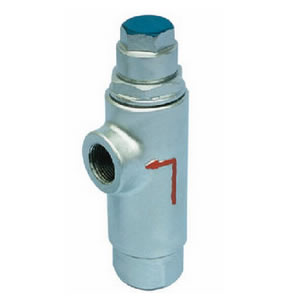

液體膨脹式蒸汽疏水閥CS14H,F、CS44H,F
2016-08-10
|
液體膨脹式蒸汽疏水閥用途及使用范圍： CSl4FH-16C、CS44FH-16C型液體膨脹式疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。 |
|
結構特點與工作原理： (一)結構特點： 1、具有排水溫度調節機構，可在80-100℃之間調節，使用方便。 2、排水是連續的，而且沒有噪音。 3、溫度敏感元件，采用不銹鋼耐腐蝕。 4、不受振動，蒸汽壓力波動和水鋰的影響。 5、體積小、重量輕、安裝方便。 (二)工作原理： 疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。 |
Main External And Connecting Dinension：
|
型號 Type |
公稱通徑 | A | B | C |
型號 Type |
公稱通徑 | L | H | D | D1 | D2 | b | f | Z-φd | |||||||||
|
15 | 170 | 88 | 35 |
F 16 CS44H-25C 40 |
15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | |||||||||
| 20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |||||||||||
| 25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |||||||||||
| 32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |||||||||||
| 40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |||||||||||
| 50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
