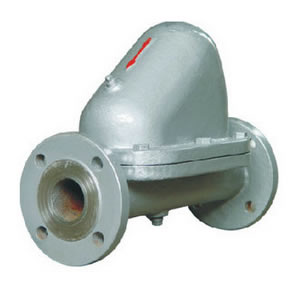

杠桿浮球式蒸汽疏水閥SF-WF
2016-08-10
|
SF-WF杠桿浮球式蒸汽疏水閥用途及使用范圍： 廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。 |
|

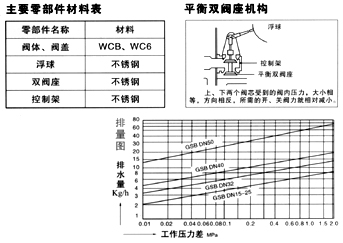

杠桿浮球式蒸汽疏水閥結構特點及工作原理： 1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。 2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。 3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。 4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。 5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。 |
杠桿浮球式蒸汽疏水閥技術參數表：
|
產品型號 Product Type |
公稱通徑 DN（mm) Nominal Diameter |
連接方式 Type Of Connection |
使用壓力 （Mpa) |
溫度(℃） | 外形尺寸External Dimensions | 參數重量 | |||||||||
| L | L1 | H | H1 | W | |||||||||||
|
15 20 25 |
法蘭 |
0～0.6 0～1.0 |
260 | 310 | 198 | 230 | 135 | 13 | ||||||
|
40 50 |
法蘭 |
0～0.6 0～1.0 |
260 | 360 | 198 | 295 | 170 | |||||||
| S41H-50L | 50 |
法蘭 （垂直式） |
0～1.0 | 260 | 320 | 160 | 250 | 160 | |||||||
| S41H-50W | 50 | 法蘭 | 0～1.0 | 260 | 270 | 160 | 250 | 324 | |||||||
|
GM25 GSB2-10、20 |
25～50 | 法蘭 |
0.01～1.0 0.01～2.0 |
425 | 200 | 310 | 125 | 95 | 21 | ||||||
|
GM6 GSB6-10、20 |
40～80 | 法蘭 |
0.01～1.0 0.01～2.0 |
425 | 270 | 440 | 345 | 125 | 52 | ||||||
|
GM8 GSB8-10、20 |
80～100 | 法蘭 |
0.01～1.0 0.01～2.0 |
425 | 350 | 550 | 460 | 170 | 125 | ||||||
