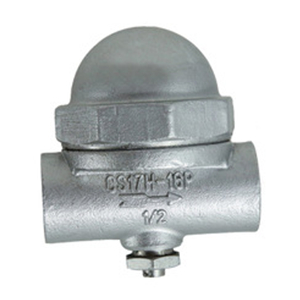

不銹鋼雙金屬可調試疏水閥CS17W、CS17H
2016-08-09
不銹鋼雙金屬可調試疏水閥工作原理：
不銹鋼雙金屬可調試疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
不銹鋼雙金屬可調試疏水閥結構特點：
1，排放溫度可在線調整，安裝姿勢自由，內部全不銹鋼。
2，利用高溫度凝結水形成水封式，有效減少蒸汽泄漏
3，動作靈敏，抗水擊，無噪聲，排空性能優良。
4，結構簡單，容易維護保修，適用高溫蒸汽管線。
不銹鋼雙金屬可調試疏水閥主要技術參數：

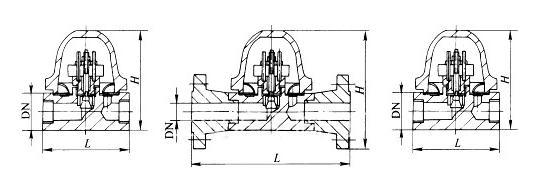

| 產品型號 | 公稱通徑 | 連接方式 | 使用壓力 | 最高允許溫度 | 外型尺寸 | 參考重量 | |||
| L | H1 | H2 | W | ||||||
|
CS17H-16C CS67H-16C CS17H-25C CS67H-25C CS17H-40C CS67H-40C （Bk型） |
15-20 |
螺紋 承插焊 |
0.01-4.0 | 220 | 95 | 100 | 22 | 85 | 2.2 |
| 25 | 95 | 100 | 22 | 85 | 3 | ||||
| 32-40 | 210 | 140 | 35 | 115 | 4.7 | ||||
| 50 | 230 | 140 | 35 | 115 | 5 | ||||
|
CS47H-16C CS47H-25C CS47H-40C （Bk型） |
15-20 | 法蘭 | 150 | 100 | 22 | 85 | 4 | ||
| 25 | 160 | 100 | 22 | 85 | 4.5 | ||||
| 32-40 | 210 | 140 | 35 | 115 | 9 | ||||
| 50 | 230 | 140 | 35 | 115 | 9.5 | ||||
| CS67H-64/100C（Bk型） | 15-25 | 承插焊 | 0.01-1.0 | 300 | 130 | 107 | 23 | 110 | 4 |
|
CS47H-64/100C （Bk型） |
15-25 | 法蘭 | 210 | 107 | 23 | 110 | 6.5 | ||
| 25 | 230 | 107 | 23 | 110 | 7 | ||||
| SF1 SF2 SF3 | 15-25 | 螺紋 | 0.01-1.6 | 220 | 120 | 100 | 25 | 90 | 3.5 |
|
TSF1-16GF TSF2-16GF TSF3-16GF |
15-25 | 法蘭 | 210 | 100 | 25 | 90 | 6.5 | ||
| 25 | 230 | 7.5 | |||||||
| SF1 SF2 SF3 | 15-20 | 螺紋 | 155 | 125 | 60 | 135 | 5 | ||
| 25 | 6.5 | ||||||||
|
TSF1-16GF TSF2-16GF TSF3-16GF |
15-20 | 法蘭 | 210 | 125 | 60 | 90 | 7.5 | ||
| 25 | 230 | 12.5 | |||||||
| 32-50 | 230 | ||||||||
|
MFT-1 MFT-4 |
15-25 | 法蘭 | 0.01-1.4 | 220 | 265 | 105 | 30 | ||
| 32-50 | 螺紋 | 310 | 170 | 55 | 145 | ||||
