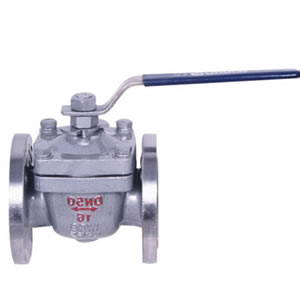

斜面上裝式球閥THQ41F

2016-08-08

·斜面上裝式球閥產品結構及用途：
本球閥采用雙面雙層密封結構，每面都有軟硬的兩層副密封，即軟密封為先行密封，當軟密封長期使用而老化后，其硬密封開
始作后補密封，克服了因密封老化而泄漏的致命弱點。本球閥閥基上裝式結構形式，可實現管道現場維修優點。
適用于：化工、石油、天然氣、冶金、制藥、食品、環保、城建等行業。
·斜面上裝式球閥主要性能規范

公稱通徑	40		2.5	MPa
試驗壓力	強度試驗	試驗介質(水)	3.75
	上密封試驗		2.75
	密封試驗		2.75
	氣密封試驗	(氣)	0.6
工作溫度	-20～232℃	最大工作壓力	2.5
適用介質	水、油、氣

·斜面上裝式球閥主要外形尺寸

公稱壓力(Mpa)	公稱通徑	L	D	D1	D2	D6	b	f/f1	z-φd	W	H(mm)
公稱壓力(Mpa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	mm	Q41
1.6 突面	15	130	95	65	45	-	14	2	4-14	100	62
	20	140	105	75	55	-	14		4-14	120	68
	25	150	115	85	65	-	14		4-14	160	75
	32	165	135	100	78	-	16		4-18	180	85
	40	180	145	110	85	-	16		4-18	200	95
	50	200	160	125	100	-	16	3	4-18	250	110
	65	220	180	145	120	-	18		4-18	300	130
	80	250	195	160	135	-	20		8-18	400	155
	100	280	215	180	155	-	20		8-18	500	180
	125	320	245	210	185	-	22		8-18	600	250
	150	360	280	240	210	-	24		8-23	800	275
	200	400	335	295	265	-	26		12-23	1000	345

2.5斜面上裝式球閥主要外形尺寸

2.5 突面	15	130	95	65	45	-	16	2	4-14	100	62
	20	140	105	75	55	-	16		4-14	120	68
	25	150	115	85	65	-	16		4-14	160	75
	32	165	135	100	78	-	18		4-18	180	85
	40	180	145	10	85	-	18	3	4-18	200	95
	50	200	160	125	100	-	20		4-18	250	110
	65	220	180	145	120	-	22		8-18	300	130
	80	250	195	160	135	-	22		8-18	400	155
	100	280	230	190	160	-	24		8-23	500	180
	125	320	270	220	188	-	28		8-25	600	250
	150	360	300	250	218	-	30		8-25	800	275
	200	400	360	310	278	-	34		12-25	1000	345
