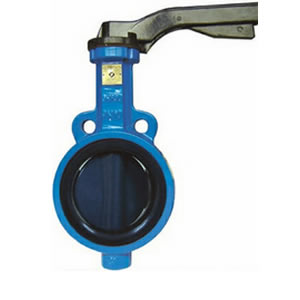

無銷蝶閥D71N
2016-08-08
2、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。
詳細參數：
| 參數/規格 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| HA | 76 | 90 | 95 | 114 | 127 | 140 | 176 | 205 | 240 |
| HB | 116 | 113 | 123 | 150 | 155 | 165.5 | 208 | 250 | 295 |
| HC | 32 | 32 | 32 | 32 | 32 | 32 | 36 | 36 | 36 |
| L | 45 | 48 | 49 | 55 | 58 | 59 | 64 | 70 | 80 |
| φA | 12.7 | 12.7 | 12.7 | 15.8 | 19.05 | 19.05 | 22.2 | 28.6 | 31.8 |
| φC | 90 | 90 | 90 | 90 | 90 | 90 | 125 | 125 | 150 |
| □N | 9 | 9 | 9 | 11 | 14 | 14 | 22 | 22 | 22 |
| φE | 70 | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 125 |
| φF | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 13 |
