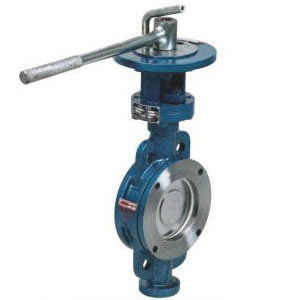

對夾式硬密封蝶閥D73H

2016-08-08

一、產品概述

我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、特點
１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
６、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

五、采用標準

制造標準	JB/T8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T13927-92

六、D73H-10/16/25/對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）

公稱通經(DN)	主要尺寸				法蘭尺寸和螺栓規格
	主要尺寸				1.0MPa			1.6MPa			2.5MPa
	L	L2	H	H1	D1	Z-D	A	D1	Z-D	A	D1	Z-D	A
50	43	265	350	112	125	4-18	90℃	125	4-18	90℃	125	4-18	90℃
65	46	265	370	115	145	4-18	90℃	145	4-18	90℃	145	4-18	90℃
80	49	320	380	120	160	8-18	45℃	160	8-18	45℃	160	8-18	45℃
100	56	320	420	138	180	8-18	45℃	180	8-18	45℃	190	8-22	45℃
125	64	340	460	164	210	8-18	45℃	210	8-18	45℃	220	8-26	45℃
150	70	390	555	175	240	8-22	45℃	240	8-22	45℃	250	8-26	45℃
