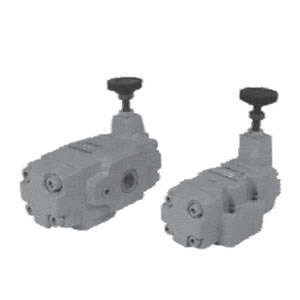

單向減壓閥
2016-08-05

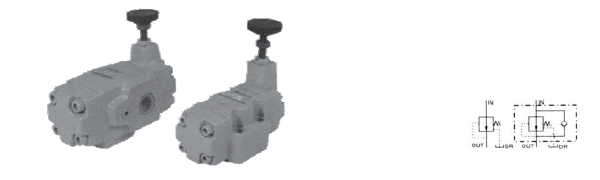

減壓閥、單向減壓閥
R(C)T、R(C)G系列
減壓閥、單向減壓閥特點
1、減壓閥用來設定低于主回路的液壓回路壓力，控制口可進行遙控控制。2、帶單向伐的減壓閥可使油流反向自由流動。
3、安裝尺寸符合ISO 5781標準。
減壓閥、單向減壓閥型號說明
| RC | G | -03 | B |
| 系列號碼 | 安裝型式 | 規格 | 壓力調整范圍MPa |
|
R：減壓閥 RC：?jiǎn)蜗驕p壓閥 |
G-板式 T-管式 |
03：10通徑（3/8"） 06：25通徑（3/4"） 10：32通徑（11/4"） |
請參照規格表 |
減壓閥、單向減壓閥規格表
| 型號 |
最高使用壓力 MPa |
壓力調整范圍 MPa |
最大流量 ?/min |
泄漏量 ?/min |
重量Kg | ||
| 板式 | 管式 | 板式 | 管式 | ||||
| RG-03 | RT-03 | 25 |
B：0.5-7 C：3.5~14 H：7-25 |
50 | 0.8 | 4.5 | 4.3 |
| RCG-03 | RCT-03 | 5.4 | 4.8 | ||||
| RG-06 | RT-06 | 125 | 1 | 6.8 | 6.9 | ||
| RCG-06 | RCT-06 | 8.1 | 7.8 | ||||
| RG-10 | RT-10 | 250 | 1.2 | 11.0 | 12.0 | ||
| RCG-10 | RCT-10 | 13.8 | 13.8 | ||||
1、泄漏量為前后壓差20.5MPa時所測得的。
2、RCG、RCT裝有單向閥可使用于執行元件的A、B兩孔，而RG、RT只能應用于回路中的P孔。
3、調整調壓受柄時，升壓須順時針?lè)较蚵{(diào)整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、泄油口必須在一個接近于大氣壓力的低背壓下直接通油箱。
