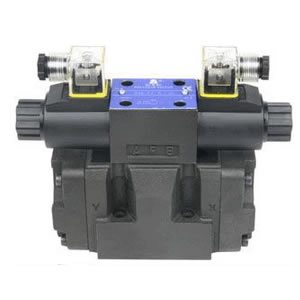

電液換向閥
2016-08-05
電液換向閥特點
1、電液換向閥的安裝面符合ISO4401、CETOP、DIN24340、NFPA規格，互通性強。2、電液換向閥以電磁換向閥控制此閥閥心方向。電液換向閥D5-04-3C-DC除具備電磁換向閥特性及功能外，還能達到高壓、大流量控制的目的。
3、透過裝拆油塞，電液換向閥易于實現不同控制方式和泄漏方式組合。
電液換向閥型號說明
| D5 | -06 | -3C4 | -A2 | 5 | -P | D | - |
| 型號說明 | 規格 | 閥心機能 | 線圈型式 | 頻率 | 控制方式 | 泄漏方式 | 附注 |
|
D4：接線盒型 （JIS） D5：插頭型 （DIN） |
04：16通徑 （1/2"） 06：25通徑 （3/4"） 10：32通徑 （11/4"） |
資料索取 |
A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V R1：RF 110V R2：RF 220V 無標記 中坐本鍵 |
5：50HZ 6：60HZ 直流電省略 |
無標記： 內控（標準型） P：外泄 |
無標記： 內控（標準型） D：外泄 |
無標記：一般型 S：帶行程調節 N：新型 |
電液換向閥規格表
| 型號 |
額定流量 ?/min |
最大流量 ?/min |
最高使用壓力 MPa |
控制壓力MPa |
回油口容許 背壓MPa |
最高切換頻率 （CPM） |
重量 kg |
|
| 最低 | 最高 | |||||||
| D5-04-3C | 200 | 300 | 31.5 | 0.8 | 21 | 14 | 120 | 8.8 |
| D5-04-2D | ||||||||
| D5-04-2B | 8.7 | |||||||
| D5-06-3C | 300 | 500 | 13.7 | |||||
| D5-06-2D | ||||||||
| D5-06-2B | 13.0 | |||||||
| D5-10-3C | 500 | 1100 | 45.3 | |||||
| D5-10-2D | 100 | 45.3 | ||||||
| D5-10-2B | 44.7 | |||||||
1、內泄油必須保持比油管壓力高0.45MPa以上，為防止油管背壓過高，請選用外泄型（D），以確保電液閥動作準確。
2、最大流量隨閥的型式不同而異，中位時P孔與T孔相通的3C6、3C5流量較小。
3、外控型所使用的先導壓力，需超過0.45MPa以上。
4、3C3、3C5、3C6、3C60之閥芯請選用外控P型。
5、本系列電液換向閥，必須與電磁閥配合適用，單頭用02-2B2，雙頭用02-3C4.
