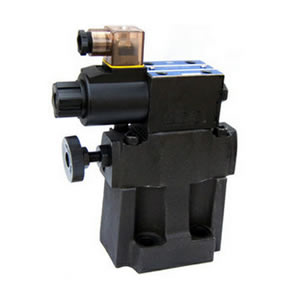

電磁溢流閥SBSG-03
2016-08-05
1、電磁溢流閥SBSG-03由先導式溢流閥和電磁閥組合而成，用于系統卸荷或多段壓力控制。
2、電磁溢流閥SBSG-03用不同位數和機能的電磁閥，可實現多種功能。（由于電磁閥直接安裝在溢流閥上，與溢流閥的泄油連接，它們之間沒有配管，泵的壓力還可以靠一個作用于電磁閥的電信號而遙控卸荷，或靠連接先導溢流閥到該電磁閥口而得到調節使系統得到二或三段壓力控制。）
3、電磁溢流閥SBSG-03安裝尺寸符合ISO6264標準。（同先導式溢流閥）
電磁溢流閥SBSG-03型號說明
| BS | G | -06 | H | -2B2 | -A2 | 5 | -D5 | -2P |
| 系列號碼 | 接續型式 | 稱呼口徑 | 壓力調整范圍MPa | 控制型式 | 線圈型式 | 頻率 | 接線盒形式 | 多段壓力控制 |
|
電磁溢流閥 BS、BHS、SBS |
G：板式 T：管式 |
03 06 10 |
B：1-7 C：3.5-14 H：7-25 |
參照控制型式 |
A1：AC110V D1：DC12V A2：AC220V D2：DC24V A3：AC380V |
5：50HZ 6：60HZ （直流省略） |
D4：接線盒式 D5：插頭式 |
-：單段壓力 2P：兩段壓力控制 3P：三段壓力控制 |
電磁溢流閥SBSG-03規格表
| 型號 |
最大流量 ?/min |
最高使用壓力 MPa |
25壓力調整范圍 MPa |
重量 | ||
| 板式 | 管式 | 板式 | 管式 | |||
| BSG-03 | BST-03 | 100 | 25 |
B：1-7 C：3.5-14 H：7-25 |
7.1 | 6.5 |
| BSG-06 | BST-06 | 200 | 8.0 | 7.4 | ||
| BSG-10 | BST-10 | 400 | 11.3 | 11.1 | ||
| BSG-03-2P | - | 100 | 10.0 | - | ||
| BSG-03-3P | - | 100 | 10.0 | - | ||
| BSG-06-2P | BST-06-2P | 200 | 11.0 | 9.0 | ||
| BSG-06-3P | BST-06-3P | 200 | 11.0 | 9.0 | ||
| SBSG-03 | - | 100 | 6.3 | - | ||
| SBSG-06 | - | 200 | 7.2 | - | ||
| SBSG-03-2P | - | 100 | 10.8 | - | ||
| SBSG-06-2P | - | 200 | 11.7 | - | ||
1、正常做動時所推薦粘度：15-400cSt。
2、可使用以下所列任何一種液壓油液。使用相當于ISOVG32或VG46的液壓作動油液。
3、連續工作的溫度為5-70℃。
4、應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。請保證污染度為NAS 1638-11級，用25μ或更精密的管路濾油器。
5、回油口背壓不可超過0.5MPa.
6、回油管應直接回油箱，不可與其它閥的回油管連接。
7、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
8、小流量時容易使設定壓力不穩定，03、06規格請使用8?/min以上的流量，10規格請使用15?/min以上的流量。
