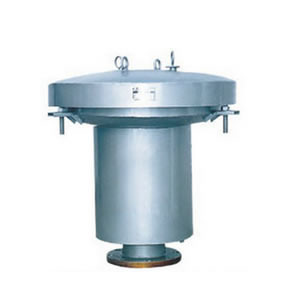

液壓安全閥GYA
2016-08-05
1、液壓式安全閥是（活瓣式）呼吸閥的安全備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季其活瓣凍結時，液壓安全閥的液封即被破壞從而保護油罐免遭破壞。
2、液壓安全閥裝于油罐頂部與呼吸閥配合使用。
3、控制壓力：+56毫米水柱至-50毫米水柱。
安裝說明：
①各種GYA液壓安全閥都應垂直安裝。
②GYA液壓安全閥出口處應無阻力，避免產生受壓現象。
③GYA液壓安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的GYA液壓安全閥應作定期檢查。
標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

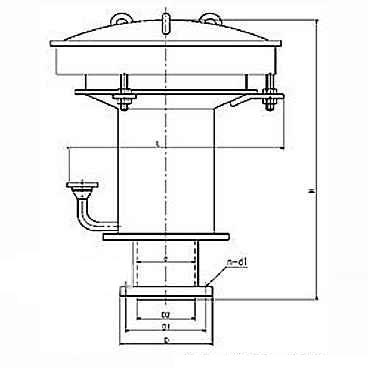

主要尺寸及重量：
| 型號 | 規格 | 安裝尺寸（毫米） | 重量 | ||||||
| d | D | D1 | D2 | n-d1 | L | H | |||
| GYA-80 | 80 | φ85 | φ185 | φ150 | φ125 | 4-φ18 | 376 | 424 | 38 |
| GYA-100 | 100 | φ105 | φ205 | φ170 | φ145 | 4-φ18 | 500 | 605 | 42 |
| GYA-150 | 150 | φ148 | φ260 | φ225 | φ200 | 8-φ18 | 650 | 705 | 66 |
| GYA-200 | 200 | φ210 | φ315 | φ280 | φ255 | 8-φ18 | 900 | 755 | 97 |
| GYA-250 | 250 | φ264 | φ370 | φ335 | φ310 | 12-φ18 | 1050 | 885 | 140 |
訂貨須知:
⑴ 產品型號與名稱⑵ 公稱通徑DN
⑶ 額定流量系數KV
⑷ 公稱壓力和壓差
⑸ 閥體和閥內組件材料
⑹ 安全閥流量特性
⑺ 安全閥適用溫度
⑻ 電源電壓和控制信號
⑼ 是否帶附件
