電動控制閥600X
2016-08-05

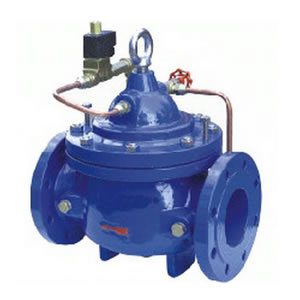

600X型電動控制閥是一種以電磁閥為向導閥的水力操作式閥門。常用于安裝在給排水及工業系統管路中的自動控制,控制反應準確快速，根據電信號遙控開啟和關閉電動控制閥實現遙控管路系統的開啟和關閉，實現遠程操作?？扇〈脕韱㈤]閘閥或蝶閥的大型電動裝置,體積小,重量輕,維修簡單,使用方便,安全可靠.
應用范圍：
600X型電動控制閥應用于給排水及工業系統管路、各種管路、水系統等。
結構特點：
閥門關閉速度可調，平穩關閉而不產生壓力波動。600X電動控制閥體積小、重量輕、維修簡單、使用方便、安全可靠．電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。
標準規范：
設計制造標準：
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
主要尺寸及重量：
|
公稱尺寸 DN(mm) |
外形尺寸 | |||
| L | F1 | H1 | H | |
| 20 | 150 | 136 | 269 | 342 |
| 25 | 160 | 136 | 269 | 342 |
| 32 | 180 | 136 | 269 | 342 |
| 40 | 200 | 155 | 300 | 395 |
| 50 | 203 | 155 | 300 | 395 |
| 65 | 216 | 165 | 288 | 385 |
| 80 | 241 | 175 | 310 | 420 |
| 100 | 292 | 195 | 340 | 500 |
| 125 | 330 | 220 | 380 | 540 |
| 150 | 356 | 230 | 410 | 575 |
| 200 | 495 | 255 | 440 | 665 |
| 250 | 622 | 300 | 460 | 720 |
| 300 | 698 | 340 | 480 | 750 |
| 350 | 787 | 415 | 516 | 830 |
| 400 | 914 | 450 | 560 | 900 |
| 450 | 978 | 450 | 560 | 900 |
| 500 | 978 | 410 | 750 | 1110 |
| 600 | 1230 | 456 | 850 | 1286 |
