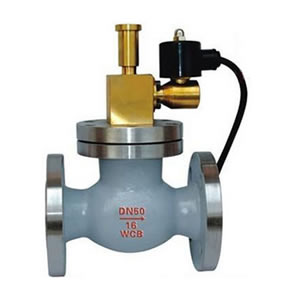

常開式燃氣緊急切斷閥ZCRB

2016-08-05

產品用途
ZCRB系列常開式燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置,主要應用如下：
1、 與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2、 與熱力設備的極限溫度（或壓力）安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3、 與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應，防止燃氣爆炸的發生。
4、 在城市或工廠的燃氣供應管網內設置ZCRB燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供應。

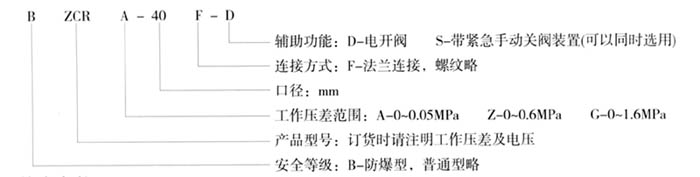

產品型號

技術參數
產品結構：直動式
公稱壓力：1.6MPa
工作壓差：0-0.05MPa
工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體
介質溫度-15℃~60℃
打開方式：手動復位或電動復位
電源電壓：AC220V、DC24V、DC12V
安全等級：普通型　 Ex型
控制方式：不間斷輸出或脈沖式電磁波

法蘭連接尺寸

DN	D1	K	D	b	f	n-d	L	H
25	65	85	115	16	3	4-￠14	160	180
32	76	100	140	18	3	4-￠18	180	195
40	84	110	150	18	3	4-￠18	200	205
50	99	125	165	20	3	4-￠18	230	220
65	118	145	185	20	3	4-￠18	290	245
80	132	160	200	20	3	8-￠18	310
100	156	180	220	22	3	8-￠18	350
125	184	210	250	22	3	8-￠18	400
150	211	240	285	24	3	8-￠22	480
200	266	295	340	24	3	12-￠22	495
250	319	355	405	26	3	12-￠26	622
300	370	410	460	28	4	12-￠26	698
350	429	470	520	30	4	16-￠26	787
400	480	525	580	32	4	16-￠30	914
450	548	585	640	34	4	20-￠30	978
500	609	650	715	36	4	20-￠33	978
600	720	770	840	38	5	20-￠36	1295
