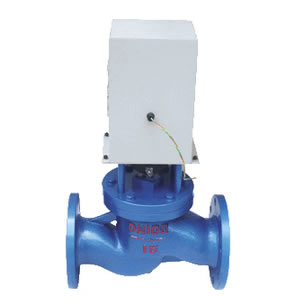

煤氣電磁閥ZCM
2016-08-05
ZCM煤氣電磁閥是適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷功換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

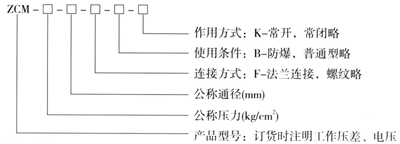

二、型號規格說明
三、技術參數
產品結構：直動式（口徑100以上，二次開閥）
工作介質：煤氣、液化石油氣、天然氣等無腐蝕性氣液體
介質溫度：60
工作壓差：0~0.04MPa
電源電壓：AC220VA其規格可作特殊訂貨
使用壽命：按JB/T7352-94
泄 漏 量：按JB/T7352-94
額定流量系數：按JB/T7352-94·F規定
四、安裝尺寸
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | |||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 148 | 92 | 1/2 | ||||||||
| 20 | 148 | 92 | 3/4 | ||||||||
| 25 | 148 | 110 | 1 | ||||||||
| 32 | 182 | 120 | 11/4 | ||||||||
| 40 | 182 | 140 | 11/2 | ||||||||
| 50 | 192 | 162 | 2 | ||||||||
| 65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4 -Ф18 | |||
| 80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8 -Ф18 | |||
| 100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8 -Ф18 | |||
| 125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8 -Ф18 | |||
| 150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8 –Ф22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8 –Ф22 | |||
| 250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12–Ф22 | |||
| 300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12–Ф22 | |||
