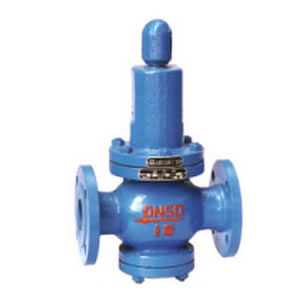

天然氣減壓閥YK42F

2016-08-05

一、產品用途：
YK42F系列天然氣減壓閥是彈簧薄膜式減壓的換代產品，與薄膜式相比有以下優點：
1、使用壽命長，不存在膜片損壞的問題。
2、耐高壓，出口壓力高時，薄膜片高不行了，而活塞可適應很高的出口壓力。
該閥用于工作溫度-10~150℃的天然氣和空氣，燃氣，非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。

二、工作原理：
1、本閥通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
2、　本閥介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過"X"通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。
三、性能規范：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：MPa

公稱壓力 PN	試驗壓力 PS	進口壓力 P1	出口壓力 P2	最小壓差 △P	背壓 PB	壓力特性 △P2P1	流量特性 △P2G2
1.6	2.4	＜1.6	0.1~1.0	0.2	≤0.15	P2×10％	P2×20％
2.5	3.75	＜2.5	0.3~1.6	0.2	≤0.25	P2×10％	P2×20％
4.0	6.0	＜4.0	0.3~2.5	0.2	≤0.25	P2×10％	P2×20％
6.4	9.6	＜6.4	0.5~3.0	0.25	≤0.4	P2×12％	P2×25％

四、主要外形尺寸

DN	L			H1				H2
DN	PN16 PN25	PN40 PN64		PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	105	105	255	255	265	365
32	200	220	220	100	100	110	110	255	255	265	365
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	126	145	145	330	330	340	355
80	310	330	330	135	135	160	160	340	340	340	340
100	350	380	380	185	185	185	185	360	360	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	560	560	220	245	245	310	630	630	635	635
250	600			270				750
300	800			310				780
350	850			390				850
400	900			420				925
