無約束型波紋補償器

2016-08-05

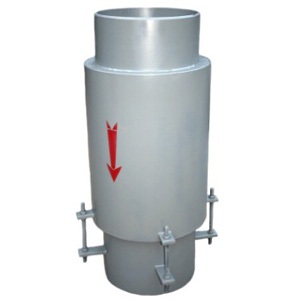

無約束型補償器內的波紋管采用單層、雙層或多層U型波，波紋管和導流套材料為1Cr18Ni9Ti等奧氏體不銹鋼，其它材料為低碳鋼或低合金鋼。無約束型補償器在固定支架間距的確定和固定支座推力計算等和普通的軸向型補償器完全相同。無約束膨脹節除了取消予拉伸工作外，還大大地寬松了安裝要求。無約束膨脹節可象一段短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼，也方便了運輸，安裝和保溫。
性能特點
1、無約束型波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器完全相同。為了使工程穩定可靠，無約束補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架?！　?br /> 2、無約束補償器可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時無約束補償器處應設檢查井或暗室。　　
3、無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和超強的抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。
主要數據

公稱通徑mm	波數	軸向補償量mm/軸向剛度N/mm				有效面積cm2	接管尺寸	產品長度mm
公稱通徑mm	波數	0.6Mpa	1.0Mpa	1.6Mpa	2.5Mpa	有效面積cm2	接管尺寸	產品長度mm
100	6	34/277	33/417	33/417	32/817	121	ф108×4	410
	10	56/166	56/250	54/250	50/409			492
	20	112/83	112/125	108/125	100/205			712
125	5	36/272	36/408	35/408	33/801	180	ф133×4	410
	9	65/151	65/227	63/227	60/401			412
	18	130/76	130/114	126/114	120/201			711
150	5	49/200	48/300	45/456	44/845	257	ф159×4.5	433
	8	78/125	77/188	71/286	65/423			518
	16	156/63	154/94	142/143	130/211			756
200	4	56/193	56/288	56/480	55/800	479	ф219×6	475
	6	85/128	85/192	84/320	80/927			533
	12	170/64	170/96	168/160	160/200			800
250	4	74/343	63/588	53/930	50/1856	769	ф273×8	500
	6	110/228	95/392	80/620	78/927			620
	12	220/114	190/196	160/310	156/464			984
300	4	72/503	65/830	57/1253	54/2142	1105	ф325×8	584
	6	109/335	97/553	85/835	80/1071			713
	12	218/168	194/277	170/418	160/536			1116
350	4	78/523	72/840	64/1265	62/2684	1307	ф377×10	614
	6	117/348	107/560	97/843	90/1342			759
	12	234/174	241/218	194/442	180/671			1216
400	4	73/458	70/918	65/1373	63/3675	1611	ф426×10	625
	6	109/305	102/612	97/915	90/1838			771
	12	218/153	204/306	194/458	180/920			1225
450	4	96/405	82/690	69/2305	65/4350	1972	ф478×10	620
	6	144/270	124/460	103/1537	90/2175			762
	12	288/135	248/230	206/769	180/1087			1200
500	4	100/423	84/728	70/2452	65/4256	2445	ф529×10	624
	6	149/282	126/485	105/1635	90/2128			766
	12	298/141	252/243	210/818	180/1064			1216
600	4	121/530	86/1468	99/1740	95/2842	3534	ф630×10	676
	6	181/353	148/978	140/1160	120/1420			848
	12	362/177	358/489	280/580	240/710			1382
700	4	126/573	87/1625	85/2972	84/4100	4717	ф720×10	708
	6	188/382	168/1083	131/1982	120/2050			882
	12	376/191	336/542	262/991	240/11025			1422
800	4	126/620	84/1778	85/3183	84/6234	5822	ф820×10	724
	8	252/310	168/889	170/1591	168/3117			1071
	12	378/207	252/596	241/1061	236/1558			1538
900	4	149/758	118/1329	117/2575	7620	ф920×10	792
	8	298/379	236/664	234/1288			1211
	12	447/253	351/443	354/825			1650
1000	4	140/845	115/2770	90/5038	9043	ф1020×10	800
	8	280/423	230/1385	180/2519			1200
	12	420/282	345/923	270/1679			1616
