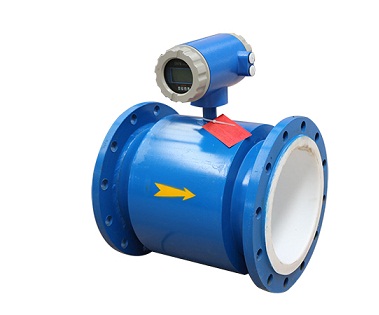

XALD智能電磁流量
2016-08-05
詳細介紹
XALD電磁流量計是高精度、高可靠性和使用壽命長的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前最先進的，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高質量。
XALD智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
| (一）特點 |
測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器壽命極長。
由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
|
|
| 測量原理 |
XALD智能電磁流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
式中: K-----儀表常數
B-----磁感應強度
V-----測量管道截面內的平均流速
D-----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和0～1kHz輸出。
|
（二）如何正確選型 |
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
收集數據
①被測流體成份
②最大流量、最小流量
③最高工作壓力
④最高溫度、最低溫度
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
最大流量和最小流量必須符合下表中的數
| 內徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Qmin（m3/h） | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
| Qmax（m3/h） | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
| 內徑mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Qmin（m3/h） | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
| Qmax（m3/h） | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
| 內徑mm | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
| Qmin（m3/h） | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
| Qmax（m3/h） | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
| 內徑mm | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| Qmin（m3/h） | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
| Qmax（m3/h | 42400 | 51300 | 61000 | 86121 | 108566 | 137404 | 169635 | 205258 |
（三）流量計的型號說明：
| 規格代碼 | 說明 | |||||||||
|
統創 | |||||||||
|
智能電磁流量計 | |||||||||
|
普通型電磁流量計 | |||||||||
|
例:100表示DN100,若通徑后接I表示插入式,接AI表示可調插入式 | |||||||||
|
標準固定式 | |||||||||
| 刮刀式 | ||||||||||
| 可拆卸更換式 | ||||||||||
|
不銹鋼 | |||||||||
| 鉑pt | ||||||||||
| 哈氏B(HB) | ||||||||||
| 鉭Ta | ||||||||||
| 鈦Ti | ||||||||||
| 哈氏C(HC) | ||||||||||
|
氯丁橡膠 | |||||||||
| 聚胺酯橡膠 | ||||||||||
| F4 | ||||||||||
| F46 | ||||||||||
| F40 | ||||||||||
| P0 | ||||||||||
| PPS | ||||||||||
|
DN10-80 | |||||||||
| DN100-150 | ||||||||||
| DN200-1000 | ||||||||||
| DN1100-2000 | ||||||||||
| DN2200 | ||||||||||
|
<80oC | |||||||||
| <180oC | ||||||||||
|
無接地環 | |||||||||
| 有接地環 | ||||||||||
|
IP65 | |||||||||
| IP68 | ||||||||||
|
一體式 | |||||||||
| 分體式 | ||||||||||
|
無 | |||||||||
| RS-485 | ||||||||||
| Hart | ||||||||||
| PA總線 | ||||||||||
| FF總線 | ||||||||||
|
碳鋼 | |||||||||
| 不銹鋼 | ||||||||||
|
碳鋼 | |||||||||
| 不銹鋼 | ||||||||||
|
不帶 | |||||||||
| 帶 | ||||||||||
|
220VAC | |||||||||
| 24VDC | ||||||||||
|
例：(2000)表示20mA對應的最大流量為2000M3/h |
