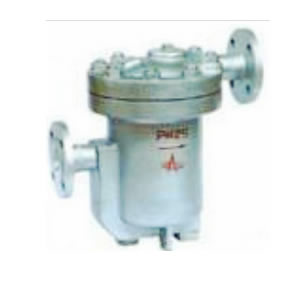

鐘形浮子式蒸汽疏水閥SER25
2016-08-04
|
鐘形浮子式蒸汽疏水閥特點及性能： 1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。 2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。 3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。 4、背壓率高90％ 5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。 6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除） 7、與杠桿機械結合可制成高壓閥。 |
||||||||||
|
雙閥座差壓機械和SCCV關閉方式： SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出機器的熱效率。 |
||||||||||
|
鐘形浮子式蒸汽疏水閥主要外型及連接尺寸 Main External And Connecting Dinensions |
||||||||||
|
產品型號 Produstion Type |
公稱通徑DN(mm) Nominal Diameter |
連接方式 |
使用壓力范圍 （Mpa) |
最高允許溫度℃ Max Vouchsafement Temperature |
閥體材質 Material Of Body |
主要零件材質 Material For Main Parts |
外形尺寸 | |||
| L | H1 | H2 | W | |||||||
|
ER105 (CS15H-3.7) |
20-40 |
內螺紋 ZG1/2"-1" |
0.01-0.3-0.7 | 220 | WCB | SUS(3Cr13) | 200 | 160 | 135 | - |
|
ER105F (CS45H-3.7) |
15-25 32-50 |
法蘭 Flange |
0.01-0.3-0.7 | 220 | WCB | SUS(3Cr13) | 270 | 160 | 135 | - |
|
ER110 (CS45H-5.12) |
15-20 32-50 |
法蘭 Flange |
0.01-0.5-1.2 | 220 | WCB | SUS(3Cr13) | 310 |
160 165 |
131 167 |
- |
|
ER116 (CS45H-7.16) |
15-25 32-50 |
法蘭 Flange |
0.01-0.7-1.6 | 220 | WCB | SUS(3Cr13) | 310 |
160 165 |
131 167 |
- |
|
ER120 (CS45H-8.16 |
40-65 |
法蘭 Flange |
0.05-0.8-1.6 | 220 | WCB | SUS(3Cr13) | 420 | 175 | 214 | - |
|
ER25 (CS45H-25-40-64) |
15-50 |
法蘭 Flange |
0.05-2.5-4.5-6.5 | 425 | WCB | SUS(3Cr13) | 380 |
210 |
180 | 345 |
|
ER25W (CS65H-25-40-64) |
15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS(3Cr13) | 380 | 2101 | 180 | 345 |
