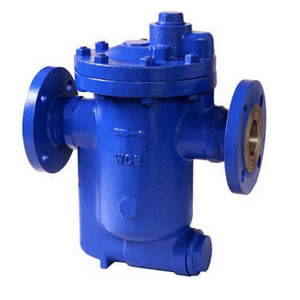

倒置桶式蒸汽疏水閥CS45H、ER105F、ER110、ER116、ER120
2016-08-04
1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
5.不受背壓的影響，在高的背壓下能很好地工作。
6.工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。
二、 倒置桶式蒸汽疏水閥工作原理：
倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
三、倒置桶式蒸汽疏水閥連續排水能量表 (Kg/h)
| 型號 | 880 |
881 881F 81 |
882 882F 82 |
883 883F 83 |
884 884F 84 |
815 815F 85 |
816 816F |
|
| 0.5 | 240 | 420 | 800 | 1520 | 2500 | 3960 | 7190 | |
| 1 | 280 | 470 | 930 | 1750 | 2950 | 4500 | 8600 | |
| 2 | 230 | 460 | 930 | 1800 | 3020 | 4500 | 8150 | |
| 4 | 280 | 410 | 920 | 2000 | 3050 | 4400 | 8800 | |
| 6 | 280 | 380 | 800 | 1560 | 2600 | 4600 | 8000 | |
| 8 | 310 | 420 | 900 | 1750 | 2950 | 4900 | 8850 | |
| 10 | 260 | 365 | 660 | 1550 | 2550 | 4500 | 8450 | |
| 12 | 200 | 380 | 720 | 1730 | 2880 | 4850 | 9000 | |
| 15 | 230 | 335 | 560 | 1500 | 2500 | 3000 | 8400 | |
| 17 | 250 | 350 | 600 | 1550 | 2600 | 3200 | 8650 | |
| 21 | -- | 240 | 860 | 1200 | 2200 | 3400 | 7200 | |
| 25 | 250 | 900 | 1300 | 2400 | 2900 | 7800 | ||
880-815型、側進側出、附過濾網、 外部尺寸圖
| 型號 | 通 徑 | A | B | C | D | 最大壓力 kg/cm 2 | |
| 880 | 1/2 3/4 | 96 | 76 | 70 | 128 | 25 | |
| 881 | 1/2 3/4 1 | 96 | 76 | 100 | 128 | 41 | |
| 882 | 3/4 1 | 145 | 94 | 137 | 170 | 25 | |
| 883 | 1 1 1/4 | 180 | 120 | 193 | 202 | 25 | |
| 884 | 1 1/4 1 1/2 | 203 | 150 | 212 | 232 | 25 | |
| 815 | 1 1/2 2 | 220 | 148 | 248 | 250 | 25 |
| 型號 | 通 徑 | A | B | C | D | 最大壓力 kg/cm 2 | |
| 881F | 15. 20 .25 | 96 | 76 | 100 | 170 | 25 | |
| 882F | 20 .25 | 145 | 94 | 137 | 210 | 41 | |
| 883F | 25 .32 | 180 | 121 | 193 | 270 | 25 | |
| 884F | 32 .40 | 203 | 150 | 212 | 320 | 25 | |
| 815F | 40 .50 | 220 | 148 | 248 | 320 | 25 | |
| 816F | 65 .80 | 265 | 489 | 310 | 400 | 25 |
| 型號 | 通 徑 | A | B | 最大壓力 kg/cm 2 | |
| 81 | 1/2 | 108 | 162 | 25 | |
| 82 | 3/4 1 | 133 | 203 | 25 | |
| 83 | 1 | 162 | 273 | 25 | |
| 84 | 1 1/4 | 184 | 314 | 25 | |
| 85 | 1 1/2 | 216 | 380 | 25 | |
| 86 | 2 | 260 | 432 | 25 |
