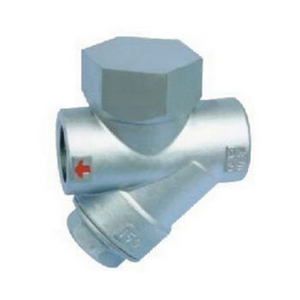

圓盤熱動力式疏水閥（Y型式）CS19W-16P

2016-08-09

圓盤式疏水閥工作原理：
本疏水閥是利月熱動力學特性，當凝結水排流較低時會發生第二次蒸發。井在粘度、密封等方面與蒸汽方面存在差異驅動啟閥件。
產品廣泛應用于水處理設備，化工設備，石化設備，石油設備，造紙設備，采礦設備，電力設備配套，液化氣設備，食品設備，制藥設備，給排水設備，市政閥門，機械設備閥門，電子工業閥門，城建閥門，工業管道閥門，通用零部件，工業設備，消防暖通，中央空調，過濾設備，環保設備等領域
圓盤式儀表不銹鋼疏水閥結構特點：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影晌，減少動作頻率，延長壽命。
2、備有過濾器自排污。
3、該閥動作靈敏可靠，排水量大。
圓盤式疏水閥外形連接尺寸：

產品型號Produstion Type			DN	尺寸(mmDimensions
				螺紋連接		承插焊連接				法蘭連接
				L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H	16	C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	25		20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	40		25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
CS69H	16	C	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	25		40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	40		50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
CS49H	16	C	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	25		80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	40		100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
			15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
			20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
CS19H-16Z CS49H-16Z			25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
