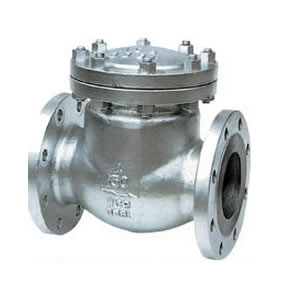

日標止回閥H44H,W

2016-08-04

旋啟式止回閥閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路，它適用與較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般使用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減小水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用與大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種較快的止回閥；多瓣旋啟式止回閥適用與大口徑管路.　
主要零件及材質

零件名稱	Qty.	材料	NO.	零件名稱	Qty.	材料
閥體	1	WCB	9	銘牌	1	304
閥座	2	A105+HF	10	墊片	1	304不銹鋼+柔性石墨
閘瓣	1	WCB+F6	11	閥蓋	1	WCB
閥桿	1	WCB	12	螺柱	1	A193B7
墊片	1	A276410	13	螺母	1	A1942H
螺母	1	A276410	14	吊環	1	A291035
銷軸	1	A276410	15	墊片	1	1008
鉚釘	2	304	16	螺塞	1	A276410

主要連接尺寸及重量

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489
L-L1 (RF-BW)	in	8.00	8.50	9.50	11.50	13.00	14.00	19.50	24.50	27.50	31.00	34.00	38.50	38.50
L-L1 (RF-BW)	mm	203	216	241	292	330	356	495	622	698	787	864	978	978
L2 (RTJ)	in	8.50	9.00	10.00	12.00	13.50	14.50	20.00	25.00	28.00	31.50	34.50	39.00	39.00
L2 (RTJ)	mm	216	229	254	305	343	368	508	635	711	800	876	991	991
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.99
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.75	14.25	17.00	18.75	21.25	22.75	25.00
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	80.87	-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-32	20-32
H (open)	in	5.31	6.10	6.61	9.37	9-80	10.91	13.35	15.67	20.67	21.77	22-99	26.30	28.03
H (open)	mm	135	155	168	235	249	277	339	398	525	553	584	688	712
WT(kg)	BF	17	21	29	42	69	74	108	177	282	372	570	665	900
WT(kg)	BW	13	17	24	36	57	62	96	158	238	324	483	48	782
