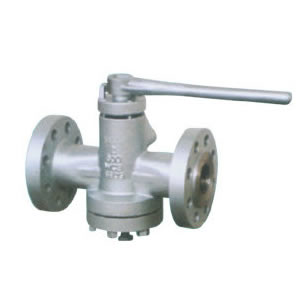

美標壓力平衡式倒裝油密封旋塞閥X47X

2016-08-04

產品介紹：

美標旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

應用范圍：

壓力平衡式倒裝油密封美標旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

結構特點：
1、美標旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；
2、美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

標準規范：

設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API 598

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

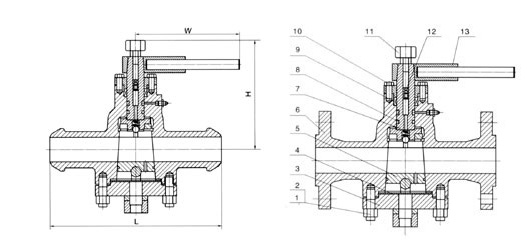

零件材料與工況：

序號	名稱	材質
1	雙頭螺栓	ASTM A194-2H、A194-8、A194-8M
2	六角螺母	ASTM A194-2H、A194-8、A194-8M
3	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4	墊片	柔性石墨+不銹鋼
5	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8	"O"型圈	丁腈橡膠NBR
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	加油嘴
12	止回閥
13	手柄	ASTM A47-32510、A216 WCB

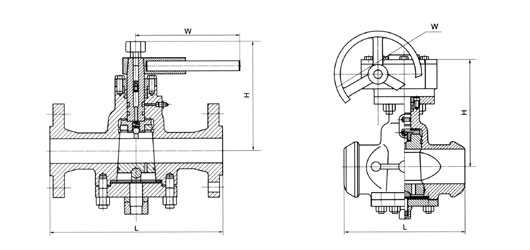

主要尺寸及重量：

型號		X47-150LB
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

注:四寸及以上為蝸輪操作4"

型號		X47-300LB
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560

型號		X47-600LB
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250

注:四寸及以上為蝸輪操作4"

型號		X47-900LB
壓力等級		900LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	60	600	820	1000	1000	300	300	320	320	350	380	380
重量		17	29	21	24	30	37	44	65	110	160	255	380	810	1050	1460
