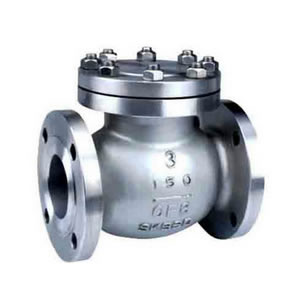

美標止回閥H44H,W

2016-08-04

美標止回閥產品介紹：
美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

美標止回閥應用范圍：
美標止回閥門用于工業管道上作阻止介質逆流的裝置。

美標止回閥結構特點：
美標止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。

美標止回閥標準規范：
設計制造標準：API 6D
結構長度標準：ASME B 16.10
連接法蘭標準：ASME B 16.5
壓力溫度等級：ASME B 16.34
試驗檢驗標準：API 698
主要零件及材質

NO.	零件名稱	Qty.	材料	NO.	零件名稱	Qty.	材料
1	閥體	1	WCB	9	銘牌	1	304
2	閥座	2	A105+HF	10	墊片	1	304不銹鋼+柔性石墨
3	閘瓣	1	WCB+F6	11	閥蓋	1	WCB
4	閥桿	1	WCB	12	螺柱		A193B7
5	墊片	1	A276410	13	螺母		A1942H
6	螺母	1	A276410	14	吊環	1	A291035
7	銷軸	1	A276410	15	墊片	1	1008
8	鉚釘	2	304	16	螺塞	1	A276410

主要連接尺寸及重量

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489
L-L1 (RF-BW)	in	8.00	8.50	9.50	11.50	13.00	14.00	19.50	24.50	27.50	31.00	34.00	38.50	38.50
L-L1 (RF-BW)	mm	203	216	241	292	330	356	495	622	698	787	864	978	978
L2 (RTJ)	in	8.50	9.00	10.00	12.00	13.50	14.50	20.00	25.00	28.00	31.50	34.50	39.00	39.00
L2 (RTJ)	mm	216	229	254	305	343	368	508	635	711	800	876	991	991
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.99
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.75	14.25	17.00	18.75	21.25	22.75	25.00
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	80.87	-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-32	20-32
H (open)	in	5.31	6.10	6.61	9.37	9-80	10.91	13.35	15.67	20.67	21.77	22-99	26.30	28.03
H (open)	mm	135	155	168	235	249	277	339	398	525	553	584	688	712
WT(kg)	BF	17	21	29	42	69	74	108	177	282	372	570	665	900
WT(kg)	BW	13	17	24	36	57	62	96	158	238	324	483	48	782
