API電站閘閥Z61Y

2016-08-03

制造驗收技術標準：
制造驗收技術條件按日本火力發電用閥門標準E101的規定。
閥門結構長度按E101的規定。
閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
適用規范：

殼體材料	試用溫度（℃）	適用介質
ASTM A216 WCB	-29~425	蒸汽水油品
ASTM A217 WC1	-29~455
ASTM A217 WC6	-29~550
ASTM A217 WC9	-29~590

主要零件材料：

零件名稱	材料牌號
閥體	WCB	WC1	WC6	WC9
閘板	WCB	WC1	WC6	WC9
閥蓋	A105	A182 F1	A182 F11	A182 F22
閥蓋	WCB	WC1	WC6	WC9
閥座	A105	15CrMoVA	12Cr1Mo1VA	12Cr1MoVA
閥桿	A182 F6	A182 F6	A182 F304	A182 F304
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封環	S軟鋼（增強柔性石墨）		A182 F304	A182 F304
閥桿螺母	ZCuAl10Fe3或A439 D2

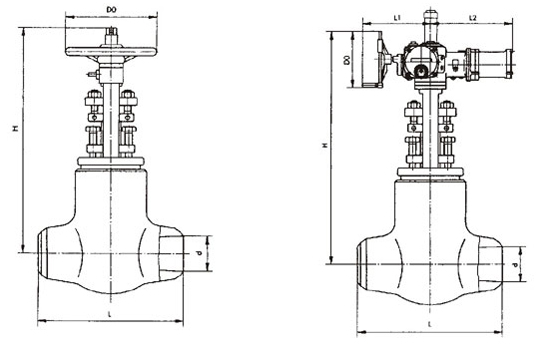

主要尺寸及重量：

規格	公稱通徑		外形尺寸和連接尺寸				重量
規格	NPS	DN	d	L	H	D₀	重量
Z60Y - 1500Lb	1/2	15	10	216/-	322	200	10.5
	3/4	20	13	219/-	322	200	11.2
	1	25	19	254/140	322	200	11.8
	1_1/4	32	24	279/163	378	250	18.0
	1_1/2	40	29	305/179	414	250	22.0
	2	50	36.5	368/216	495	300	44.0
	2_1/2	65	56	419/254	671	300	48
	3	80	64	470/305	692	300	58
	4	100	84	546/406	790	350	98
	5	125	100	673/483	875	350	128
	6	150	126	705/559	1055	400	215
	8	200	158	832/711	1148	400	387

規格	公稱通徑		外形尺寸和連接尺寸				重量
規格	NPS	DN	d	L	H	D₀	重量
Z60Y - 1500Lb	1/2	15	10	264/-	322	200	13
	3/4	20	13	273/-	322	200	12.7
	1	25	19	308/186	322	200	12.5
	1_1/4	32	24	349/232	378	250	21.8
	1_1/2	40	29	384/232	414	250	29.3
	2	50	36.5	451/279	495	300	55.4
	2_1/2	65	46	508/330	639	300	70
	3	80	54	587/368	680	300	90
	4	100	70	671/457	805	350	142
	5	125	86	794/533	965	350	191
	6	150	104	914/610	1070	400	339
	8	200	122	1022/762	1270	400	524

公稱通徑	主要外形尺寸及連接尺寸						電裝型號	重量
公稱通徑	d	L	H	D₀	L₁	L₂	電裝型號	重量
Z960Y-150Lb
2_1/2	56	254	520	200	140	243	SMC-04	93
3	65	305	523	200	140	243	SMC-04	110
4	84	406	599	508	198	281	SMC-03	168
4	84	406	599	305	400	555	SMC-00	208
5	100	483	678	308	198	281	SMC-03	189
5	100	483	678	305	400	555	SMC-00	232
6	126	559	793	305	410	565	SMC-0	358
6	126	559	793	305	420	654	SMC-1	444
8	158	711	813	305	410	565	SMC-0	517
8	158	711	813	305	420	654	SMC-1	561
10	200	864	998	457	440	688	SMC-2	852
10	200	864	988	305	420	654	SMC-1	823
12	250	991	1141	305	420	654	SMC-1	1122
12	250	991	1156	457	440	688	SMC-2	1150
14	280	1067	1249	610	690		SMC-3	1765
16	318	1194	1351	610	690		SMC-3	2429
18	360	1346	1535	610	690		SMC-3	2454
18	360	1346	1540	610	715		SMC-4	2524
20	406	1473	1726	610	690		SMC-3	3334
20	406	1473	1731	610	715		SMC-4	3380
22	450	1600	1921	610	690		SMC-3	4409
22	450	1600	1926	610	715		SMC-4	4648
Z960Y-2500Lb
2_1/2	46	330	533	508	198	332	SMC-03	143
2_1/2	46	330	533	200	140	243	SMC-04	116
3	54	368	549	508	198	332	SMC-03	160
3	54	368	549	200	140	243	SMC-04	134
4	70	457	653	508	198	332	SMC-03	251
4	70	457	644	305	410	565	SMC-0	294
5	86	533	760	305	400	555	SMC-00	324
5	86	533	774	305	400	565	SMC-0	341
6	104	610	850	305	400	555	SMC-00	479
6	104	610	861	305	410	565	SMC-0	564
8	130	762	847	305	410	565	SMC-0	725
8	130	762	860	305	420	654	SMC-1	750
10	162	914	1021	305	420	654	SMC-1	1152
10	162	914	1050	610	690		SMC-3	1220
12	210	1041	1125	457	440	688	SMC-2	1520
12	210	1041	1149	610	690		SMC-3	1558
14	234	1118	1221	610	690		SMC-3	1869
16	264	1245	1390	610	690		SMC-3	2826
16	264	1245	1395	610	715		SMC-4	3084
