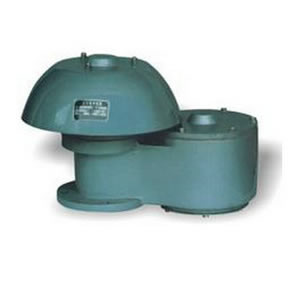

全天候防火呼吸閥QHXF-89
2016-08-03
QHXF-89型全天候防火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩Ｆ溟y盤結構為空氣墊型膜式閥盤。
主要特點：
該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
主要技術參數
操作壓力：正壓：353Pa(36mmH2O)，980Pa(100mmH20) 負壓:295Pa(30mmH2O)
主要外形與法蘭連接尺寸
| 規格 | 圖號 |
重 量 ( Kg臺） |
安裝尺寸（毫米） | ||||||
| H | L | D | D1 | D2 | n | d | |||
| DN20 | QZF-50 | 25 | 360 | 362 | Ø140 | Ø110 | Ø90 | 4 | 14 |
| DN80 | QZF-80 | 40 | 445 | 513 | Ø185 | Ø150 | Ø125 | 4 | 18 |
| DN100 | QZF-100 | 47 | 445 | 513 | Ø205 | Ø170 | Ø145 | 4 | 18 |
| DN150 | QZF-150 | 71 | 610 | 640 | Ø260 | Ø225 | Ø200 | 8 | 18 |
| DN200 | QZF-200 | 98 | 700 | 770 | Ø315 | Ø280 | Ø255 | 8 | 18 |
| DN250 | QZF-250 | 130 | 828 | 918 | Ø370 | Ø335 | Ø310 | 12 | 18 |
