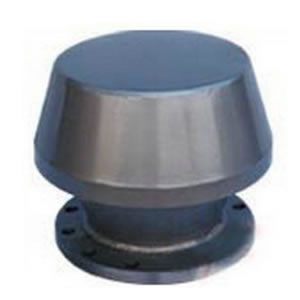

防火呼吸閥GHF-1
2016-08-03
安裝
將油罐頂呼吸閥①(如圖示，下同)取下，然后將擋板②折疊從接合管③送入罐④內展平,而后將固定板盤置于接合管法蘭的中心位置,把靜電接地線⑤墊圈壓在呼吸閥連接螺栓下方,然后將呼吸閥重新安裝好即可。
1、呼吸閥擋板吊裝于呼吸閥與油罐的接合管下方，以減少大呼吸過程中油氣外溢的損失。
2、訂貨時請指明名稱、規格、圖號。罐頂接合管實際高度n。
主要外形與法蘭連接尺寸
| 規格 | 圖號 | 重 量 | 安裝尺寸（毫米） | |
| ( Kg/臺） | A | B | ||
| DN80 | Fc1-80-00 | ≈2 | Ø198 | n＋常數 |
| DN100 | Fc1-100-00 | ≈3 | Ø228 | n＋常數 |
| DN150 | Fc1-150-00 | ≈5 | Ø318 | n＋常數 |
| DN200 | Fc1-200-00 | ≈8 | Ø438 | n＋常數 |
| DN250 | Fc1-250-00 | ≈11 | Ø546 | n＋常數 |
