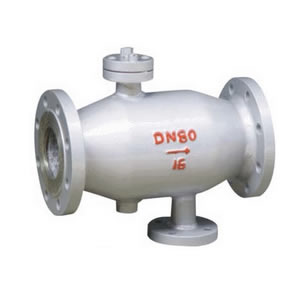

自動排污過濾器RZPG-I

2016-08-03

RZPG-I自動排污過濾器工作原理：
　　管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污(1)在排污前先把過濾器前閥門，關小流量，(2)排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。

RZPG-I自動排污過濾器主要技術參數和材料：
工作壓力：1.6MPa
試驗壓力：2.4MPa
閥體：20#鋼管　　　濾網：304

【自動沖洗排污原理】
1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。

【技術參數】

殼體材質	碳鋼	不銹鋼
濾框?yàn)V網材質	不銹鋼
密封件材質	耐油石棉、丁晴橡膠、聚四氟乙烯
工作溫度(℃)	-30～380	-80～450
公稱壓力(MPa)	0.6～5.0 (150Lb～600Lb)
過濾精度（目/in）	10-300

RZPG-I自動排污過濾器連接尺寸：

型號	L	A	B	D	排污口 DN
RZPG-I-40	245	160	70	90	15*
RZPG-I-50	255	170	80	100	20*
RZPG-I-65	270	180	86	120	25*
RZPG-I-80	320	217	110	140	32
RZPG-I-100	350	245	128	180	40
RZPG-I-125	438	291	162	200	50
RZPG-I-150	525	335	189	230	65
RZPG-I-200	700	455	220	280	80
RZPG-I-250	875	585	255	330	100
RZPG-I-300	1050	698	294	380	125
RZPG-I-350	1200	785	331	450	150
RZPG-I-400	1400	940	378	480	150
RZPG-I-450	1550	1035	716	500	150
RZPG-I-500	1700	1140	780	580	200
RZPG-I-600	2000	1315	830	650	200
RZPG-I-700	2280	1580	915	700	200
RZPG-I-800	2500	1720	965	820	200
RZPG-I-900	2800	2000	1065	880	250
RZPG-I-1000	3120	2270	1115	920	250
ZPG-I-1100	3450	2570	1215	960	250
ZPG-I-1200	3700	2780	1275	1040	250
ZPG-I-1500	4470	3420	1510	1400	250
