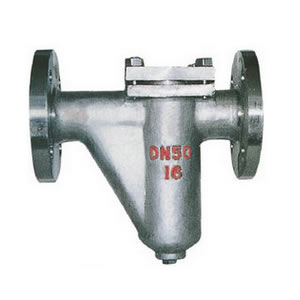

U型過濾器

2016-08-03

U型過濾器概述：
廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量器、泵機、閥門、疏水器等設備。

一、U型過濾器特點：
UG型壓力損失小，流通面積大，抗污性強。排污方便。

二、U型過濾器主要性能規范

Type 型號	Pressure Nominal(MPa) 公稱壓力	Working Temperature(℃) 工作溫度	Filter Net Eye Number 濾網目數	APPlicable Media 適用介質
YG—W	2.0	300	20～150	Steam，Air，Water，Oil
YG—F	5．O	425	20～150	蒸汽、空氣、水、油

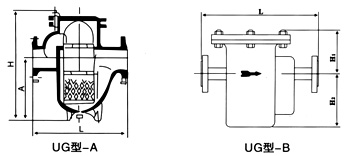

三、U型過濾器技術參數表

Type 型號	Nominal Diameter(DN)公稱通徑	External dimensions(mm)外形尺寸
Type 型號	Nominal Diameter(DN)公稱通徑	A	L	H
UG型一A	10	150	80	125
	15	150	80	125
	20	180	100	153
	25	180	100	153
	40	200	155	304
	50	300	155	340
	65	340	220	380
	80	400	250	420
	100	500	295	502
	150	600	335	650
	200	786	395	770
UG型一B	Nominal Diameter(DN)公稱通徑	External dimensions(mm)外形尺寸
	Nominal Diameter(DN)公稱通徑	L	H1	H2
	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
