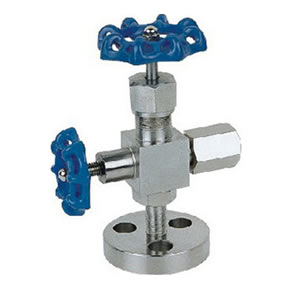

壓力計針型閥J49H
2016-08-02
壓力計針型閥比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.
壓力計針型閥主要零件材料：
|
零件名稱 Part name |
閥桿 Stem |
閥體 Body |
閥底座 Base |
填料 Packing |
填料閥蓋 Packing bonnet |
手輪Handwheel |
| J49H-320-DN3 |
碳鋼 Carbon steel |
鉻不銹鋼 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳鋼Carbon steel |
優質碳鋼 High grade carbon steel |
|
| J49H-320P-DN6 |
鉻鎳不銹鋼 Cr. Ni Stainless stee |
鉻不銹鋼 Cr. Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
不銹鋼Stainless steel | ||
|
型號 Type |
公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
|
殼體 Shell |
密封(液)Seal | 密封(氣)Seal | |||||
| J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
壓力計針型閥主要外形及連接尺寸：
|
型號 Type |
公稱直徑DN（mm） | 尺寸 Dimension | 重量Weight | |||||||||
| L1 | D1 | D2 | L2 | H | H1 | h | H’ | M1 | L3 | |||
| J49H-320 | 3 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
| J49H-320P | 6 | 60 | 65 | 50 | 60 | 88 | 100 | 15 | φ70 | M20×1.5 | 16 | 1.3 |
