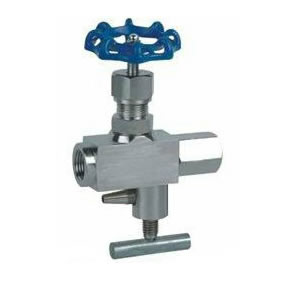

多功能針型閥CJ123H型
2016-08-02
|
零件名稱 Part name |
閥體 Body |
閥桿 Stem |
閥底座,法蘭 Base, Flange |
填料 Packing |
閥料閥蓋Packing bonnet | 手輪Handwheel |
| CJ123H1-250-DN15 |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
不銹鋼Stainless steel | 優質碳鋼High grade carbon steel |
多功能針型閥主要性能規范：
|
型號 Type |
公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
|
殼體 Shell |
密封(液)Seal | 密封(氣)Seal | |||||
| CJ123H1-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| C≤425 OC | |||||||
多功能針型閥主要外形及連接尺寸：
|
型號 Type |
公稱直徑DN（mm） | 尺寸 Dimension | 重量Weight | |||||
| RA | Rc | Do | H | H1 | d | |||
| CJ123H1-250-DN15 | 15 | M20×1.5 | G1/2" | 65 | 100 | 110 | 5 | 1.4 |
