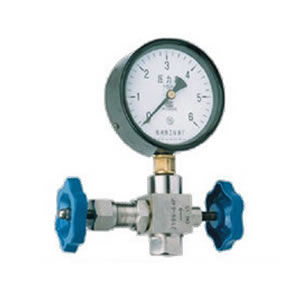

儀表針型閥J19H
2016-08-02
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
儀表針型閥主要零件材料：
|
零件名稱 Part name |
閥桿 Stem |
閥體 Body |
閥底座 Base |
填料 Packing |
填料閥蓋 Packing bonnet |
手輪Handwheel |
| J19H-320-DN6 |
碳鋼 Carbon steel |
鉻不銹鋼 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳鋼Carbon steel |
優質碳鋼 High grade carbon steel |
|
| J19W-320P-DN15 |
鉻鎳不銹鋼 Cr. Ni Stainless stee |
鉻不銹鋼 Cr. Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
不銹鋼Stainless steel | ||
|
型號 Type |
公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
|
殼體 Shell |
密封(液)Seal | 密封(氣)Seal | |||||
| J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
|
型號 Type |
公稱直徑 DN（mm） |
尺寸 Dimension | 重量Weight | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | Rc | |||
| J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2" | 1.0 |
