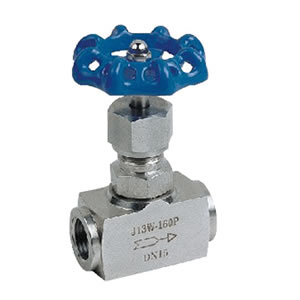

針型節流閥L21W
2016-08-02
針型節流閥產品介紹：
針型節流閥又名針型閥，其外形和截止閥沒有明顯區別之處，只是在閥芯的形狀上有所區別，<節流閥的閥芯呈現為椎狀或拋物線狀，工作時即通過閥芯來改變通道的截面積，以達到改變流量和壓力的目的。針型節流閥有按照通道不同和啟閉件形狀不同的兩種分類方法，前者可以分為直通式和角式兩種，后者可以分為針形、溝形和窗形三種。節流閥是較為常見的流量控制閥，和單向閥配合可組成單向節流閥，或和溢流閥配合組成截留調速系統。
針型節流閥應用范圍：
針型節流閥一般適用于負載變化不大的場合，或?qū)λ俣确€(wěn)定性要求不高的場合，如應用于化工儀表中，這是因為節流閥沒有補償負載變化造成流速不穩定的功能。節流閥的使用環境應注意，流量調節范圍大、流量壓差變化小、內泄漏量小和調節力矩小。針型節流閥結構特點：
針型節流閥的特點包括結構簡單、易于維修、制造成本低廉等，但節流閥的調節精度不高，難以作為調節閥門使用，同時由于閥門內閥瓣和閥座之間介質流速較高，容易出現汽蝕現象，因此零件需使用耐汽蝕材料，且不適于切斷介質之用。針型節流閥標準規范：
設計制造標準：結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
針型節流閥零件材料與工況：
| 零件名稱Part name | 閥桿、閥蓋Stem,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
| L21W-16P |
鉻鎳不銹鋼 Cr.Ni Stainless steel |
鉻鎳不銹鋼 Cr.Ni Stainless steel |
聚四氟乙稀、柔性石墨 PTEF,Soft graphite |
| L21W-40、L23W-160 |
優質碳鋼 High grade carbon steel |
鉻不銹鋼 Cr. Stainless steel |
針型節流閥主要尺寸及重量：
| 公稱直徑 | 尺 寸Dimensions | 重量（Kg）Weight | ||||||
| D0 | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
| 10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
| 25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
節流閥的使用注意事項：
1、針型節流閥使用螺紋連接，因此在啟閉節流閥時，應當先檢查螺紋的連接是否有松動或泄漏的情況。2、節流閥的閥門啟閉速度應緩慢，在操作時要注意觀察壓力的變化，原因是節流閥的流通面積比較小，一旦流速較高就容易造成密封面的腐蝕。
內螺紋截止閥主要零件材料 Materials for main parts
| 零件名稱Part name | 閥桿、閥蓋Stem、Bonnet | 閥桿、閥瓣Stem、Disc | 填料Packing |
| J13W-16P |
鉻鎳不銹鋼 Cr，NI Stainless steel |
鉻鎳不銹鋼 Cr，NI Stainless steel |
聚四氟乙稀、柔性石墨 PTEF，Soft graphite |
| H13W-160、J13W-40 |
優質碳鋼 Hihg grade carbon steel |
鉻不銹鋼 Cr，Stainless steel |
|
型號 Type |
公稱壓力（MPa）Nominal pressure | 試驗壓力（MPa）Test pressure | 工作壓力（MPa）Working pressure | 工作溫度（℃）Working temperature |
適用介質 Applicable mediun |
||
|
殼體 Shell |
密封（液） Seal |
密封（氣） Seal |
|||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| 公稱直徑DN（mm） Nominal diameter |
管螺紋G Source ioint |
尺 寸 Dimensions |
重量（Kg） Weight |
||||
| D0 | L | H | H1 | D | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
