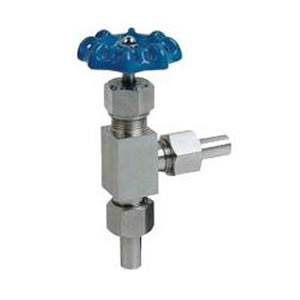

角式針型閥J24W
2016-08-02
J24W角式針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。
角式針型閥主要零件材料：
|
零件名稱 Part name |
閥桿、閥蓋 Body 、Bonnet |
閥桿、閥瓣 Stem、Disc |
填料 Packing |
| J24W-160P-DN3 |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
| J24W-320P-DN6 |
優質碳鋼 High grade carbon steel |
鉻，鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
角式針型閥主要性能規范：
|
型號 Type |
公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
|
殼體 Shell |
密封(液)Seal | 密封(氣)Seal | |||||
| J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
角式針型閥主要外形及連接尺寸：
|
型號 Type |
公稱直徑DN（mm） | 尺寸 Dimension | 重量Weight | |||||
| L1 | Do | H | H1 | D | D1 | |||
| J24W-160P-DN3 | 3 | 80 | 65 | 159 | 168 | 14 | 3 | 1.0 |
| J24W-320P-DN6 | 6 | 80 | 65 | 159 | 168 | 14 | 6 | 1.0 |
