電動柱塞截止閥特點：
電動柱塞截止閥外形分Z字形和腰鼓形兩種，但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭用引進美國依米托克（Limitorque）技術生產的SMC系列多回轉型電動裝置，這種電動裝置在國內屬于上乘，其產品被我公司長期使用.

電動柱塞截止閥主要連接、結構尺寸：

DN(mm) 尺寸	（UJ941H）U941SM
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400	450	500
L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
型號	SMC-03	SMC-00	SMC-00	SMC-00	SMC-0 SMC-1	SMC-0 SMC-1	SMC-1	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1	SMC-2	SMC-3
W	865	910	910	910	940 1052	940 1052	1052	1052 1150	1052 1150	1052 1150	1150	1150
D	165	185	200	235	270	300	360 （375）	425 （450）	485 （515）	555 （580）	620 （666）	670 （685）	730 （755）
K	125	145	160	190	220	250	310 （320）	370 （385）	430 （450）	490 （510）	550 （585）	600 （610）	660 （670）
D1	99	118	132	156	184	211	274 （284）	330 （345）	389 （409）	448 （465）	503 （535）	548 （560）	609 （615）
t	20	22	24	24	26	28	30 （34）	32 （38）	34 （42）	38 （46）	40 （50）	42 （50）	44 （52）
n-φ	4-18	8-18	8-18	8-22	8-26	8-26	12-26 （12-30）	12-30 （12-33）	16-30（16-33）	16-33 （16-36）	16-36 （16-39）	20-36 （20-39）	20-36 （20-42）

三、本廠生產的電動柱塞截止閥所需的力距參數表：

DN(mm) 尺寸	U941SM-25(40)(N.m)
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800

四、SMC系列閥門電動裝置技術參數：

DN(mm) 尺寸	允許輸出轉矩（N.m）	速比范圍	允許推力（KN）	允許閥桿直徑（㎜）	參考重量（㎏）
SMC-04	110	18-90	35	26	40-45
SMC-03	270	15-130	45	38	60-70
SMC-00	500	11-148	90	50	100-110
SMC-0	970	12-198	150	65	130-150
SMC-1	1800	13-230	250	76	170-185
SMC-2	2700	10-200	300	89	190-210
SMC-3	5800	11-200	600	127	480-520

五、SMC系列典型規格技術參數：

DN(mm) 尺寸	輸出轉矩（N.m）	輸出轉速（r/min）	電機功率	電機堵轉電流
SMC-04	110	18	0.2	7.42
SMC-04	110	36	0.3	9.31
SMC-03	200	18	0.4	12.04
SMC-03	270	24	0.6	17.15
SMC-00	500	18	0.6	17.15
SMC-00	500	36	1.5	38.85
SMC-0	700	18	1.1	29.68
SMC-0	970	18	1.5	38.85
SMC-1	1200	12	1.5	38.85
	1200	24	2.2	50.82
	1800	12	2.2	50.82
SMC-2	1800	24	3.0	65.03
	200	12	2.2	50.82
	2700	12	3.0	65.03
SMC-3	4000	12	4.0	74.20
SMC-3	5800	12	5.5	91.63

注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。

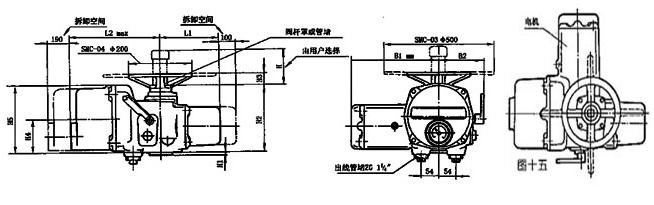

SMC-04和03外形尺寸：

代號型號	L1	L2	B1	B2	H1	H2	H3	H4	H5
SMC-04	185	346	243	140	3	212	35	108	213
SMC-03	202	373	387	198	3	259	43	134	239

SMC-00、0、1和2外形尺寸：

代號型號	L1	L2	B1	B2	H1	H2	H3	H4	D
SMC-00	392	519	251	364	123	115	253	4	305
SMC-0	410	529	273	367	153	132	285	5	305
SMC-1	429	623	304	393	168	148	310	5	305
SMC-2	457	697	333	418	184	158	358	5	458
